उत्पाद विवरण:
|
| उत्पाद का नाम: | हवा से ठंडा स्क्रू चिलर | कंडेनसर प्रकार: | फिनेड ट्यूब |
|---|---|---|---|
| वारंटी: | पूरी मशीन के लिए 1 वर्ष, कंप्रेसर के लिए 3 साल | विद्युत आपूर्ति: | 3 चरण, 380V / 50HZ |
| रेफ्रिजरेंट: | R22/R407C/R134a | शोर स्तर: | 70dB से कम |
| प्रमुखता देना: | R22 औद्योगिक प्रक्रिया जल शीतलक,R407C औद्योगिक प्रक्रिया जल शीतलक,R407C स्क्रू एयर कूल्ड चिलर |
||

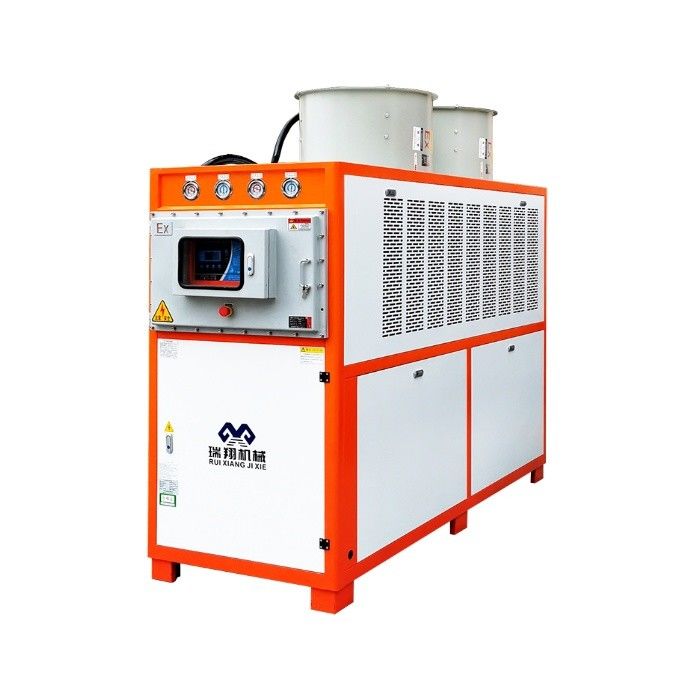

हवा से ठंडा पेंच चिलर सीपीपी फिल्म उत्पादन पैकेजिंग उत्पादन लाइन शीतलन
उत्पाद का वर्णन:
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पादन विशेषताएं:
एयर-कूल्ड ट्विन-स्क्रू चिलर एक प्रशीतन उपकरण है जो गर्मी को दूर करने के लिए वायु शीतलन का उपयोग करता है। इसका उपयोग मुख्य रूप से तापमान को कम करने के लिए शीतलन पानी या शीतलक प्रदान करने के लिए किया जाता है।यह वायु शीतलन प्रौद्योगिकी और जुड़वां पेंच कंप्रेसर के फायदे को जोड़ती है, और कुशल, विश्वसनीय और ऊर्जा की बचत है।
निम्नलिखित वायु-कूल्ड ट्विन-स्क्रू चिलरों की कुछ विशेषताएं और कार्य सिद्धांत हैं:
1. कुशल प्रशीतन: वायु-कूल्ड ट्विन-स्क्रू चिलर में ट्विन-स्क्रू कंप्रेसर का उपयोग किया जाता है और इसमें कुशल प्रशीतन क्षमता होती है।शीतलक उच्च दबाव और उच्च तापमान गैस में संपीड़ित किया जाता है, और फिर गर्मी को कंडेनसर के माध्यम से फैलाया जाता है ताकि शीतलक को उच्च दबाव वाले तरल में परिवर्तित किया जा सके।
2वायु-कूल्ड हीट डिस्पैशनः पारंपरिक जल-कूलिंग विधि की तुलना में, वायु-कूल्ड ट्विन-स्क्रू चिलर गर्मी को फैलाने के लिए वायु कूलिंग का उपयोग करते हैं।यह एक पंखे का उपयोग करता है कंडेनसर के माध्यम से हवा उड़ा करने के लिए आसपास के हवा के लिए उच्च तापमान प्रशीतन की गर्मी स्थानांतरित करने के लिएइस प्रकार एक गर्मी अपव्यय प्रभाव प्राप्त होता है। इस गर्मी अपव्यय विधि को अतिरिक्त शीतलन पानी या शीतलन टावरों की आवश्यकता नहीं होती है, स्थापना और संचालन प्रक्रिया को सरल बनाती है।
3कई क्षमता विकल्पः वायु-कूल्ड ट्विन-स्क्रू चिलर विभिन्न आकारों और आवश्यकताओं के अनुप्रयोगों के लिए विभिन्न क्षमता विकल्प प्रदान करते हैं।वे छोटे वाणिज्यिक भवनों से लेकर औद्योगिक संयंत्रों तक विभिन्न स्थानों की शीतलन आवश्यकताओं को पूरा कर सकते हैं.
4स्थिर और विश्वसनीयः वायु-कूल्ड ट्विन-स्क्रू चिलर में स्थिर और विश्वसनीय परिचालन विशेषताएं हैं और विभिन्न भार स्थितियों में स्थिर शीतलन प्रभाव प्रदान कर सकती हैं।इसके दो पेंच वाले कंप्रेसर और वायु-कूल्ड हीट डिस्पैशन सिस्टम के डिजाइन से यह अत्यधिक अनुकूलन योग्य है और विभिन्न वातावरणों और कार्य स्थितियों की आवश्यकताओं का सामना करने में सक्षम है.
5ऊर्जा की बचत और पर्यावरण संरक्षणः वायु-कूल्ड ट्विन-स्क्रू चिलर उन्नत प्रशीतन प्रौद्योगिकी और ऊर्जा-बचत उपायों को अपनाता है,उच्च ऊर्जा दक्षता अनुपात और ऊर्जा बचत प्रभाव के साथवे आमतौर पर उन्नत नियंत्रण प्रणालियों से लैस होते हैं, जिन्हें वास्तविक आवश्यकताओं के अनुसार बुद्धिमान रूप से समायोजित और अनुकूलित किया जा सकता है, जिससे ऊर्जा की खपत और संचालन लागत कम होती है।
एयर कूल्ड ट्विन स्क्रू चिलर का व्यापक रूप से एयर कंडीशनिंग और औद्योगिक शीतलन के क्षेत्र में उपयोग किया जाता है। वे कुशल शीतलन की विशेषताओं को जोड़ते हैं,वायुप्रशीतित ताप अपव्यय और ऊर्जा की बचत और पर्यावरण संरक्षण, उपयोगकर्ताओं को विश्वसनीय शीतलन समाधान प्रदान करते हैं और ऊर्जा दक्षता और पर्यावरण संरक्षण में महत्वपूर्ण फायदे हैं।
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रियाः सर्द पदार्थ को पेंच कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रियाः उच्च तापमान और उच्च दबाव वाली गैस को संघनक में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है।जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रिया: उच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाले द्रव में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया: निम्न तापमान और निम्न दबाव वाले तरल वाष्पीकरण में वाष्पीकरण करते हैं, कमरे में गर्मी को अवशोषित करते हैं, कमरे में शीतलन पानी को ठंडा करते हैं, और इसे कमरे में प्रसारित करते हैं,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | आरएक्स-30ए | आरएक्स-40ए | आरएक्स-50ए | आरएक्स-60ए | आरएक्स-70ए | आरएक्स-80ए | आरएक्स-90ए | आरएक्स-100ए | RX-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज सुरक्षा, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
अनुप्रयोग उद्योगः
फिल्म निर्माण उद्योग में चिलर का व्यापक रूप से उपयोग किया जाता है। फिल्म उत्पादन फिल्म सामग्री के निर्माण की एक प्रक्रिया है। सामान्य अनुप्रयोगों में प्लास्टिक फिल्म, धातु फिल्म, कांच की फिल्म आदि शामिल हैं।निम्नलिखित फिल्म उत्पादन उद्योग में शीतलक के मुख्य अनुप्रयोग हैं:
1ठंडा करने वाला एक्सट्रूडरः फिल्म उत्पादन की एक्सट्रूज़न प्रक्रिया के दौरान, एक्सट्रूडर एक्सट्रूडर सिर के माध्यम से पिघली हुई सामग्री को फिल्म के आकार में बाहर निकालता है।एक्सट्रूडर आमतौर पर बहुत गर्मी उत्पन्न करता है और एक उपयुक्त काम कर रहे तापमान बनाए रखने के लिए ठंडा पानी द्वारा ठंडा किया जाना चाहिएचिलर एक्सट्रूडर के माध्यम से शीतलन जल के परिसंचरण को प्रदान करके तापमान को कम करता है ताकि एक्सट्रूज़न प्रक्रिया की स्थिरता और फिल्म की गुणवत्ता सुनिश्चित हो सके।
2शीतलन रोलरः फिल्म को कोटिंग और कैलेंडरिंग प्रक्रिया के दौरान शीतलन रोलर का उपयोग फिल्म सामग्री को जल्दी ठंडा करने और ठोस करने के लिए किया जाता है।शीतलक शीतलन रोलर के तापमान को कम करने के लिए ठंडा पानी प्रदान करता है, यह सुनिश्चित करता है कि फिल्म सामग्री की तेजी से ठंड और कठोरता आदर्श सतह की गुणवत्ता और प्रदर्शन प्राप्त करने के लिए।
3शीतलन टॉवर: शीतलन टॉवर का उपयोग शीतलक के साथ मिलकर शीतलन जल के तापमान को संभालने के लिए किया जाता है।शीतलन टॉवर हवा में गर्म पानी छिड़काव द्वारा शीतलन पानी के तापमान को कम करने के लिए वाष्पीकरण शीतलन के सिद्धांत का उपयोग करता हैचिलर ठंडा करने के लिए शीतलन टावर में शीतलन जल का संचार करता है और फिर इसे फिल्म उत्पादन प्रक्रिया के दौरान ठंडा करने की आवश्यकता वाले उपकरण को फिर से आपूर्ति करता है।
4तापमान नियंत्रणः फिल्म उत्पादन प्रक्रिया के विभिन्न चरणों जैसे कि एक्सट्रूज़न, कोटिंग, सूखी आदि में सटीक तापमान नियंत्रण की आवश्यकता होती है।शीतलक फिल्म सामग्री की उत्पादन गुणवत्ता और स्थिरता सुनिश्चित करने के लिए ठंडा पानी या शीतलक प्रदान करके उपकरण और प्रक्रिया में तापमान को नियंत्रित करता है.
5पर्यावरणीय नियंत्रणः फिल्म निर्माण के लिए विशिष्ट परिवेश तापमान और आर्द्रता की आवश्यकता होती है। The chiller is used in conjunction with the air conditioning system to provide constant temperature and humidity control for the production area to meet the temperature and environmental requirements during the film production process.
फिल्म उत्पादन प्रक्रिया में इन विशिष्ट अनुप्रयोग परिदृश्यों में चिलर का उपयोग करके, सटीक तापमान नियंत्रण, शीतलन और फिल्म सामग्री के इलाज,और एक उपयुक्त उत्पादन वातावरण प्रदान किया जा सकता हैये अनुप्रयोग उत्पादन दक्षता में सुधार करने, उत्पाद की गुणवत्ता को अनुकूलित करने और फिल्म उत्पादन प्रक्रिया के दौरान तापमान और पर्यावरणीय आवश्यकताओं को पूरा करने में मदद करते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म से सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधिः
वायु-कूल्ड स्क्रू चिलर एक आम प्रकार का शीतलन उपकरण है। उनके सामान्य संचालन को सुनिश्चित करने और उनके सेवा जीवन को बढ़ाने के लिए, नियमित रखरखाव की आवश्यकता होती है।हवा से ठंडा स्क्रू चिलर के लिए कुछ सामान्य रखरखाव आइटम निम्नलिखित हैं:
1कंडेनसर को साफ करेंः कंडेनसर हवा से ठंडा स्क्रू चिलर के प्रमुख घटकों में से एक है। धूल को साफ करें,तेल और अन्य गंदगी कंडेनसर की सतह पर नियमित रूप से अच्छी गर्मी अपव्यय बनाए रखने के लिएसंपीड़ित हवा, एक नरम ब्रश या सफाई एजेंट का उपयोग सफाई के लिए किया जा सकता है ताकि यह सुनिश्चित किया जा सके कि कंडेनसर के गर्मी अपव्यय प्रभाव में बाधा न आए।
2- शीतलन पंखे की जाँच करें: शीतलन पंखे गर्मी को दूर करने और ठंडा करने के लिए कूलर में हवा भेजने के लिए जिम्मेदार है।नियमित रूप से शीतलन पंखे के संचालन की जांच करें और इसके सामान्य संचालन को सुनिश्चित करने के लिए पंखे के ब्लेड को साफ करें ताकि हवा की अच्छी मात्रा और गर्मी के अपव्यय को बनाए रखा जा सके.
3. कंप्रेसर और मोटर की जाँच करें: कंप्रेसर और मोटर वायु-कूल्ड स्क्रू चिलर के मुख्य घटक हैं.कंपन और तापमान. सुनिश्चित करें कि कोई असामान्य शोर, ओवरहीटिंग या अन्य असामान्य घटनाएं नहीं हैं। यदि कोई असामान्यता है, तो मरम्मत और डिबगिंग के लिए समय पर पेशेवर तकनीशियनों से संपर्क करें।
4. प्रशीतन दबाव की जाँच करें: यह सुनिश्चित करने के लिए कि प्रशीतन दबाव सामान्य सीमा के भीतर है, नियमित रूप से चिलर में प्रशीतन दबाव की जाँच करें। यदि दबाव असामान्य है, तो,आपको रेफ्रिजरेंट जोड़ना या छोड़ना पड़ सकता है, और जांचें कि क्या सिस्टम में कोई रिसाव है।
5. जल प्रणाली को साफ करें: पेंच चिलर की जल प्रणाली में जल पंप, जल टैंक, शीतलन टावर आदि शामिल हैं। अशुद्धियों के संचय और अवरोधन से बचने के लिए जल प्रणाली को नियमित रूप से साफ करें.साथ ही यह सुनिश्चित करने के लिए पानी पंप के कामकाज की जाँच करें कि यह ठीक से काम कर रहा है या नहीं।
6रिकॉर्ड लॉगः तापमान, दबाव, ऊर्जा खपत आदि सहित वायु-कूल्ड स्क्रू चिलर के संचालन डेटा को नियमित रूप से रिकॉर्ड करें।इन आंकड़ों का उपयोग उपकरण के प्रदर्शन और परिचालन स्थिति का आकलन करने के लिए किया जा सकता है, और बाद के रखरखाव और समस्या निवारण के लिए एक संदर्भ प्रदान करें।
उपरोक्त रखरखाव मामलों के अतिरिक्त, आपको निर्माता द्वारा प्रदान किए गए रखरखाव मैनुअल में विशिष्ट निर्देशों का भी पालन करना चाहिए।नियमित निवारक रखरखाव और नियमित व्यावसायिक निरीक्षण भी शीतलक को सामान्य रूप से चलाने और उसके जीवनकाल को बढ़ाने के लिए महत्वपूर्ण उपाय हैंयदि आपको किसी प्रकार की खराबी या असामान्यता का सामना करना पड़ता है, तो आपको मरम्मत और रखरखाव के लिए समय पर पेशेवर तकनीशियनों से संपर्क करना चाहिए।
