उत्पाद विवरण:
|
| शोर स्तर: | ≤75dB(ए) | विद्युत आपूर्ति: | 380 वी / 3 पीएच / 50 हर्ट्ज |
|---|---|---|---|
| ठंडा पानी इनलेट तापमान: | 20-35 डिग्री सेल्सियस | कंडेनसर प्रकार: | खोल और ट्यूब |
| रेफ्रिजरेंट: | आर134ए/आर407सी | सुरक्षा संरक्षण: | उच्च और निम्न दबाव सुरक्षा, एंटी-फ्रीजिंग संरक्षण, चरण अनुक्रम संरक्षण, आदि। |
| कंप्रेसर प्रकार: | पेंच | ||
| प्रमुखता देना: | 50 टन पानी से ठंडा स्क्रू चिलर,उच्च दक्षता वाला पानी से ठंडा स्क्रू चिलर,उच्च दक्षता वाला पानी से ठंडा औद्योगिक चिलर |
||

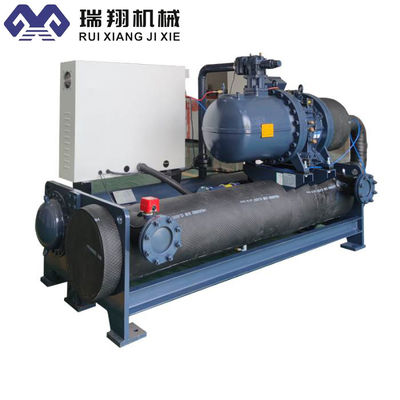

50 टन पानी से ठंडा स्क्रू चिलर जिसमें 5-15 डिग्री सेल्सियस के बीच ठंडा पानी निकालने का तापमान होता है
उत्पाद का वर्णन:
पानी से ठंडा पेंच गिरने वाली फिल्म चिलर एक आम एयर कंडीशनिंग और प्रशीतन उपकरण है, जिसका उपयोग मुख्य रूप से इमारतों या औद्योगिक प्रक्रियाओं में तरल मीडिया (आमतौर पर पानी) को ठंडा करने के लिए किया जाता है।यहाँ इस प्रकार के चिलर के कुछ स्पष्टीकरण दिए गए हैं:
जल शीतलन: जल शीतल पेंच गिरने वाली फिल्म चिलर शीतलक या शीतलन माध्यम को ठंडा करने के लिए पानी का उपयोग करती है। यह पानी को शीतलन माध्यम के रूप में उपयोग करता है ताकि पानी की पाइपों के माध्यम से गर्मी को दूर किया जा सके,और फिर शीतलन टॉवर में वायुमंडल में गर्मी फैलता है.
पेंचः पेंच एक प्रकार का घूर्णी कंप्रेसर है जिसका उपयोग आमतौर पर चिलर में किया जाता है। पेंच कंप्रेसर पेंच के घूर्णन के माध्यम से शीतलक को चूसा, संपीड़ित और डिस्चार्ज करते हैं।यह उच्च दक्षता और कम शोर स्तर है और बड़े प्रशीतन प्रणालियों के लिए उपयुक्त है.
गिरने वाली फिल्म प्रकारः गिरने वाली फिल्म चिलर में वाष्पीकरक ठंडा करने के लिए गिरने वाली फिल्म वाष्पीकरण का उपयोग करता है। गिरने वाली फिल्म वाष्पीकरण प्रक्रिया के दौरान,शीतल पदार्थ वाष्पीकरण के अंदर एक पतली फिल्म बनाता है और बाहरी रूप से परिसंचारी शीतलन पानी के साथ गर्मी का आदान-प्रदान करता हैयह डिजाइन एक बड़ा हीट एक्सचेंज क्षेत्र प्रदान कर सकता है और शीतलन प्रभाव को बढ़ा सकता है।
चिलर: एक चिलर एक ऐसा उपकरण है जो प्रशीतन उपकरण और जल परिसंचरण प्रणाली को एकीकृत करता है। इसमें आमतौर पर एक कंप्रेसर, कंडेनसर, वाष्पीकरण और नियंत्रण प्रणाली होती है।चिलर वाष्पीकरण और संघनक के बीच शीतल द्रव को सर्कुलेट करता है ताकि मध्यम को ठंडा करने के उद्देश्य को प्राप्त करने के लिए गर्मी को अवशोषित और जारी किया जा सके.
पानी से ठंडा स्क्रू ड्रॉपिंग फिल्म चिलर में कुशल और स्थिर शीतलन प्रदर्शन होता है और यह बड़ी इमारतों, औद्योगिक उपकरणों और उत्पादन प्रक्रियाओं में शीतलन आवश्यकताओं के लिए उपयुक्त है।वे आमतौर पर एयर कंडीशनिंग सिस्टम में उपयोग किए जाते हैं, शीतलन उपकरण, शीतलन इलेक्ट्रॉनिक उपकरण, औद्योगिक प्रक्रिया शीतलन, आदि।
उत्पादन विशेषताएं:
पानी से ठंडा स्क्रू चिलर के बारे में, यहाँ कुछ अधिक विस्तृत जानकारी दी गई हैः
1उच्च दक्षता और ऊर्जा की बचतः पानी से ठंडा स्क्रू चिलरों में आमतौर पर उच्च ऊर्जा दक्षता अनुपात होता है, अर्थात वे शीतलन क्षमता की प्रति इकाई कम ऊर्जा का उपभोग करते हैं।यह उन्हें दीर्घकालिक स्थिर संचालन के दौरान कुशल शीतलन प्रदान करने की अनुमति देता है और ऊर्जा संरक्षण में फायदे हैं.
2बड़े पैमाने पर प्रशीतन क्षमताः पानी से ठंडा स्क्रू चिलर आमतौर पर बड़े पैमाने पर प्रशीतन प्रणालियों के लिए उपयुक्त होते हैं और बड़े गर्मी भार को संभाल सकते हैं।वे बड़े वाणिज्यिक भवनों में व्यापक रूप से उपयोग किए जाते हैं, औद्योगिक उत्पादन लाइनों और बिजली, रासायनिक, दवा और खाद्य प्रसंस्करण जैसे उद्योगों में विनिर्माण प्रक्रियाओं।
3स्थिरता और विश्वसनीयताः जल-कूल्ड स्क्रू चिलरों का डिजाइन और निर्माण स्थिरता और विश्वसनीयता पर केंद्रित है।वे आमतौर पर उन्नत नियंत्रण प्रणाली का उपयोग करते हैं जो स्थिर प्रशीतन प्रभाव और उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए प्रशीतन प्रणाली की परिचालन स्थिति की निगरानी और समायोजित कर सकते हैं.
4लचीलापनः पानी से ठंडा स्क्रू चिलर वास्तविक आवश्यकताओं के अनुसार अनुकूलित और कॉन्फ़िगर किया जा सकता है।वे विभिन्न पर्यावरण और प्रक्रिया आवश्यकताओं के अनुकूल हो सकते हैं और अन्य प्रणालियों के साथ एकीकृत किया जा सकता है, जैसे कि एयर कंडीशनिंग सिस्टम, प्रोसेस कूलिंग सिस्टम आदि।
5रखरखाव और रखरखावः पानी से ठंडा स्क्रू चिलरों को आमतौर पर उनके प्रदर्शन और जीवनकाल सुनिश्चित करने के लिए नियमित रखरखाव और रखरखाव की आवश्यकता होती है। इसमें कंडेनसर और वाष्पीकरण की सफाई शामिल है,फिल्टर की जाँच और प्रतिस्थापन, रेफ्रिजरेंट के दबाव और प्रवाह की नियमित जांच आदि।
6पानी की आवश्यकताएंः हवा से ठंडा करने की तुलना में, पानी से ठंडा स्क्रू चिलरों को ठंडा करने की प्रक्रिया के लिए पानी के संसाधनों की आवश्यकता होती है।इसमें जल आपूर्ति और उपचार को ध्यान में रखना होगा ताकि इसकी स्थिरता और पर्यावरण के अनुकूलता सुनिश्चित हो सके।.
कुल मिलाकर, पानी से ठंडा स्क्रू चिलर एक कुशल, विश्वसनीय और बड़े पैमाने पर प्रशीतन आवश्यकताओं के लिए उपयुक्त प्रशीतन उपकरण है।वे व्यापक रूप से विभिन्न उद्योगों में स्थिर प्रशीतन प्रभाव प्रदान करने और विशिष्ट प्रक्रिया और पर्यावरण आवश्यकताओं को पूरा करने के लिए उपयोग किए जाते हैं.
कार्य सिद्धांत:
पानी से ठंडा स्क्रू फेलिंग फिल्म चिलर के काम करने के सिद्धांत को चार मुख्य चरणों में विभाजित किया जा सकता हैः संपीड़न, संघनन, विस्तार और वाष्पीकरण।यहाँ प्रत्येक चरण के लिए विस्तृत निर्देश हैं:
1संपीड़नः जब काम शुरू होता है, तो स्क्रू कंप्रेसर घूमना शुरू कर देता है, वाष्पीकरक से शीतल पदार्थ (आमतौर पर फ्रेन आदि) को चूसने के लिए।पेंच कंप्रेसर धीरे-धीरे पेंच घुमाकर गुहा की मात्रा को कम करता है, जिससे शीतलता को उच्च दबाव और उच्च तापमान वाली गैस में संकुचित किया जाता है।
2संक्षेपणः संपीड़ित उच्च दबाव वाला शीतल पदार्थ संक्षेपक में प्रवेश करता है और सर्कुलेशन पानी या शीतलन माध्यम के साथ गर्मी का आदान-प्रदान करता है।संघनक में परिसंचारी पानी शीतलक पाइप के माध्यम से बहता है, शीतलक द्वारा जारी गर्मी को अवशोषित करता है, जिससे शीतलक ठंडा हो जाता है और उच्च दबाव वाले तरल में बदल जाता है।
3विस्तारः उच्च दबाव वाला तरल शीतल पदार्थ विस्तार वाल्व या थ्रॉटलिंग डिवाइस के माध्यम से वाष्पीकरण में प्रवेश करता है। विस्तार वाल्व की कार्रवाई के तहत, शीतल पदार्थ का दबाव तेजी से गिरता है,शीतलक का विस्तार करने के लिए कारणविस्तारित शीतल पदार्थ निम्न-दबाव, निम्न-तापमान वाली गैस बन जाता है।
4वाष्पीकरण: निम्न दबाव और निम्न तापमान वाले शीतल पदार्थ वाष्पीकरण में प्रवेश करते हैं और परिसंचारी पानी या शीतलन माध्यम के साथ गर्मी का आदान-प्रदान करते हैं। वाष्पीकरण में,शीतल द्रव परिसंचारी जल या शीतलन माध्यम से गर्मी अवशोषित करता हैइसी समय, वाष्पीकरण में चल रहे पानी को शीतलक द्वारा गर्म किया जाता है और गर्मी को दूर ले जाता है।और अंत में गर्मी अपव्यय के लिए शीतलन टॉवर या कूलर पर लौटता है.
इस चक्र में, निरंतर संपीड़न, संघनन, विस्तार और वाष्पीकरण के माध्यम से,पानी से ठंडा पेंच गिरने वाली फिल्म चिलर लगातार शीतलन प्रभाव प्रदान कर सकता है और एयर कंडीशनिंग या प्रशीतन के उद्देश्य को प्राप्त करने के लिए शीतलन माध्यम से गर्मी ले सकता है.
तकनीकी मापदंडः
| मॉडल | आरएक्स-30डी | आरएक्स-40डी | आरएक्स-50डी | आरएक्स-60डी | आरएक्स-80डी | आरएक्स-100डी | आरएक्स-120डी | आरएक्स-150डी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| टीआर | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| विद्युत धारा | ए | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| व्यास | इंच | G2.5" | G3" | G3" | G3" | G3" | G4 | G4 | G4 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | मिमी | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| H | मिमी | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| इकाई भार | किलो | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| मॉडल | आरएक्स-170डी | आरएक्स-200डी | आरएक्स-230डी | आरएक्स-260डी | आरएक्स-280डी | आरएक्स-310डी | आरएक्स-350डी | आरएक्स-400डी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| टीआर | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 3N-380V/415 50HZ/60HZ | |||||||||
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच | ||||||||
| शक्ति | केडब्ल्यू | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| विद्युत धारा | ए | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| वाष्पीकरक | शेल और ट्यूब | |||||||||
| प्रवाह | m3/h | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| कंप्रेसर | प्रकार | शेल और ट्यूब | ||||||||
| प्रवाह | m3/h | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| व्यास | इंच | G5" | G5" | G6" | G6" | जी8" | जी8" | जी8" | जी8" | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | मिमी | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| H | मिमी | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| इकाई भार | किलो | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
अनुप्रयोग उद्योगः
पानी से ठंडा स्क्रू मशीन एक प्रकार का प्रशीतन उपकरण है जिसका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है। इसके मुख्य अनुप्रयोग क्षेत्रों में निम्नलिखित पहलू शामिल हैंः
1औद्योगिक क्षेत्रः पानी से ठंडा स्क्रू मशीनों का व्यापक रूप से औद्योगिक क्षेत्रों में उपयोग किया जाता है, जैसे कि इस्पात, रासायनिक, विद्युत ऊर्जा, दवा और अन्य उद्योग।यह औद्योगिक उत्पादन के लिए सटीक तापमान और आर्द्रता नियंत्रण प्रदान कर सकते हैं, उत्पादन प्रक्रिया की स्थिरता और गुणवत्ता सुनिश्चित करता है।
2वाणिज्यिक क्षेत्रः वाटर-कूल्ड स्क्रू मशीनों का व्यापक रूप से वाणिज्यिक क्षेत्रों में भी उपयोग किया जाता है, जैसे सुपरमार्केट, होटल, सिनेमाघर, कार्यालय भवन आदि।यह वाणिज्यिक स्थानों के लिए एक आरामदायक इनडोर वातावरण प्रदान कर सकता है, कर्मचारियों और ग्राहकों के आराम और संतुष्टि में सुधार।
3चिकित्सा क्षेत्र: पानी से ठंडा स्क्रू मशीनों का उपयोग चिकित्सा क्षेत्र में भी किया जाता है। अस्पतालों, प्रयोगशालाओं आदि में सटीक तापमान और आर्द्रता नियंत्रण की आवश्यकता होती है,और पानी से ठंडा पेंच मशीन स्थिरता और उपकरण और नमूनों की गुणवत्ता सुनिश्चित करने के लिए सटीक नियंत्रण प्रदान कर सकते हैं.
4कृषि क्षेत्रः पानी से ठंडा स्क्रू मशीनों का उपयोग कृषि क्षेत्रों में भी किया जाता है, जैसे ग्रीनहाउस, फूल, सब्जियां और अन्य रोपण क्षेत्र।यह फसलों के लिए सटीक तापमान और आर्द्रता नियंत्रण प्रदान कर सकता है, फसल की गुणवत्ता और उपज में सुधार।
संक्षेप में, एक कुशल, स्थिर और विश्वसनीय प्रशीतन उपकरण के रूप में, पानी से ठंडा पेंच मशीन का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है,लोगों के उत्पादन और जीवन के लिए सुविधा और गारंटी प्रदान करना.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
किन परिस्थितियों में आपको स्क्रू चिलर चुनना चाहिए?
पेंच शीतलक का चयन निम्नलिखित पहलुओं को शामिल करता हैः
1बड़े पैमाने पर प्रशीतन आवश्यकताएं: स्क्रू चिलर बड़े पैमाने पर प्रशीतन आवश्यकताओं के लिए उपयुक्त हैं, जैसे बड़ी वाणिज्यिक इमारतें, औद्योगिक उत्पादन लाइनें, विनिर्माण प्रक्रियाएं आदि।यदि आप एक बड़े गर्मी भार को संभालने और एक स्थिर शीतलन प्रभाव बनाए रखने की जरूरत है, एक पेंच चिलर एक आदर्श विकल्प है।
2. दीर्घकालिक स्थिर संचालन: स्क्रू चिलर दीर्घकालिक स्थिर संचालन में अच्छा प्रदर्शन करता है। यदि आपको रेफ्रिजरेशन उपकरण के निरंतर संचालन की आवश्यकता है, तो यह एक स्थिर शीतलन उपकरण है।जैसे कि एयर कंडीशनिंग सिस्टम जो चौबीसों घंटे काम करते हैं या औद्योगिक उत्पादन प्रक्रियाओं में शीतलन की जरूरतें, स्क्रू चिलर कुशल और स्थिर शीतलन प्रभाव प्रदान कर सकते हैं।
3उच्च दक्षता ऊर्जा खपत अनुपात की आवश्यकताएंः स्क्रू चिलर में आमतौर पर उच्च ऊर्जा दक्षता अनुपात होता है, अर्थातवे कम ऊर्जा खपत के साथ अपेक्षाकृत उच्च शीतलन प्रभाव प्रदान कर सकते हैंयदि आपके पास ऊर्जा दक्षता के लिए आवश्यकताएं हैं, तो एक पेंच चिलर ऊर्जा लागत को कम करने और ऊर्जा संरक्षण लक्ष्यों को प्राप्त करने में आपकी सहायता कर सकता है।
4. सटीक तापमान नियंत्रण की आवश्यकता होती हैः पेंच शीतलक में सटीक तापमान नियंत्रण क्षमताएं होती हैं। यदि आपके अनुप्रयोग में सटीक तापमान नियंत्रण की आवश्यकता होती है, जैसे कि दवा में,रसायन या प्रयोगशालाएं, एक स्क्रू चिलर आपकी आवश्यकताओं को पूरा कर सकता है।
5. विश्वसनीयता और स्थिरता के लिए आवश्यकताएं: स्क्रू चिलर के डिजाइन और निर्माण में विश्वसनीयता और स्थिरता पर ध्यान केंद्रित किया जाता है।पेंच चिलर उच्च गुणवत्ता वाले प्रशीतन प्रभाव प्रदान कर सकते हैं और एक लंबी सेवा जीवन है.
यह ध्यान रखना महत्वपूर्ण है कि पेंच शीतलक आम तौर पर अन्य प्रकार के शीतलक की तुलना में अधिक महंगे होते हैं और स्थापना और रखरखाव के मामले में अधिक लागत और संसाधनों की आवश्यकता हो सकती है।वास्तविक आवश्यकताओं जैसे कारक, बजट और दीर्घकालिक परिचालन लागतों को चयन करते समय ध्यान में रखा जाना चाहिए।
