उत्पाद विवरण:
|
| उत्पाद का नाम: | हवा से ठंडा स्क्रू चिलर | शोर स्तर: | ≤75dB(ए) |
|---|---|---|---|
| रेफ्रिजरेंट: | R22/R407C/R134a | वोल्टेज: | 220V/380V/415V/440V/480V |
| नियंत्रक: | माइक्रोप्रोसेसर/सीमेंस | सुरक्षा: | उच्च/निम्न दबाव, चरण उत्क्रमण, अधिभार, एंटी-फ्रीजिंग, अति ताप |
| प्रमुखता देना: | 30HP एयर कूल्ड स्क्रू कंप्रेसर चिलर,30HP एयर कूल्ड इंडस्ट्रियल चिलर,R407C हवा से ठंडा पेंच कंप्रेसर चिलर |
||

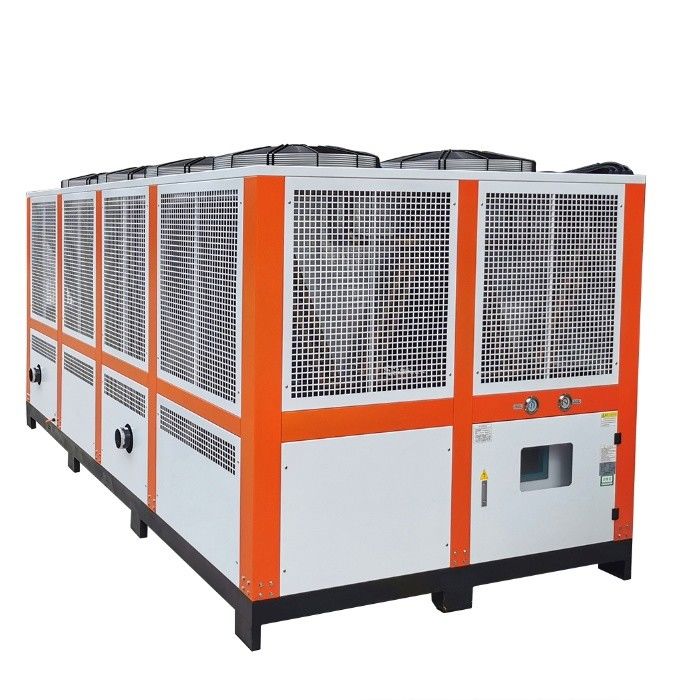

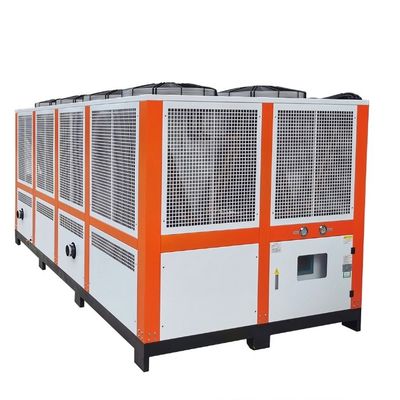

30HP हवा ठंडा पेंच कंप्रेसर चिलर
वायु-कूल्ड पेंच चिलर एक प्रकार का औद्योगिक प्रशीतन और वाणिज्यिक वातानुकूलन उपकरण है, जो मुख्य रूप से वाष्पीकरण, कंप्रेसर, कंडेनसर और विस्तार वाल्व और अन्य घटकों से बना है.यह एक पेंच कंप्रेसर का उपयोग कम तापमान और कम दबाव वाले शीतलक को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करने के लिए करता है, फिर कंडेनसर के माध्यम से गर्मी को बाहर छोड़ देता है,और अंत में पुनर्चक्रण के लिए वाष्पीकरण करने के लिए वापस विस्तार वाल्व के माध्यम से शीतलक के तापमान और दबाव को कम करता है.
ऑपरेशन के दौरान, हवा से ठंडा स्क्रू चिलर बाहरी हवा में गर्मी को अवशोषित करता है, ठंडा पानी ठंडा करता है और इसे कमरे में घुमाता है, ताकि इनडोर तापमान कम हो सके।इसकी शीतलन दक्षता बाहरी तापमान और आर्द्रता जैसे कारकों से काफी प्रभावित होती है, इसलिए उच्च तापमान और उच्च आर्द्रता वाले वातावरण में इसका प्रभाव सीमित हो सकता है।
पानी से ठंडे शीतलक की तुलना में, हवा से ठंडे पेंच शीतलक को अतिरिक्त शीतलन जल प्रणाली की आवश्यकता नहीं होती है, इसलिए वे सरल और अधिक लागत प्रभावी होते हैं।चूंकि यह ठंडा करने के लिए बाहर की हवा का उपयोग करता है, यह उच्च वायु प्रदूषण वाले क्षेत्रों में समस्याग्रस्त हो सकता है या जहां इनडोर वायु की गुणवत्ता बनाए रखने की आवश्यकता है।
उत्पाद की विशेषताएं:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रियाः सर्द पदार्थ को पेंच कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रियाः उच्च तापमान और उच्च दबाव वाली गैस को संघनक में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है।जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रिया: उच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाले द्रव में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया: निम्न तापमान और निम्न दबाव वाले तरल वाष्पीकरण में वाष्पीकरण करते हैं, कमरे में गर्मी को अवशोषित करते हैं, कमरे में शीतलन पानी को ठंडा करते हैं, और इसे कमरे में प्रसारित करते हैं,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | आरएक्स-30ए | आरएक्स-40ए | आरएक्स-50ए | आरएक्स-60ए | आरएक्स-70ए | आरएक्स-80ए | आरएक्स-90ए | आरएक्स-100ए | RX-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज सुरक्षा, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| मॉडल | RX-120A | RX-130A | RX-150A | आरएक्स-160डी | आरएक्स-180डी | आरएक्स-200डी |
आरएक्स- 240D |
आरएक्स-260डी | आरएक्स-300डी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| चालू करंट | ए | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| ठंडा पानी | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN1250 | DN150 | DN200 | ||||||
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज सुरक्षा, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | मिमी | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | मिमी | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| वजन | किलो | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
अनुप्रयोग उद्योगः
प्लास्टिक उद्योग में, पानी के शीतलक के अनुप्रयोगों की एक विस्तृत श्रृंखला है। निम्नलिखित प्लास्टिक उद्योग में पानी के शीतलक के सामान्य विशिष्ट अनुप्रयोग परिदृश्य हैंः
1इंजेक्शन मोल्डिंगः इंजेक्शन मोल्डिंग मशीनों को इंजेक्शन मोल्डिंग प्रक्रिया के दौरान प्लास्टिक के कठोरता और कठोरता को नियंत्रित करने के लिए ठंडा करने की आवश्यकता होती है।प्लास्टिक उत्पादों की गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए शीतलन पानी के परिसंचरण के माध्यम से पानी के शीतलक इंजेक्शन मोल्डिंग मशीनों के तापमान को कम करते हैंइनका व्यापक रूप से विभिन्न इंजेक्शन मोल्डिंग उत्पादों जैसे प्लास्टिक भागों, कंटेनरों, खिलौनों आदि के निर्माण में प्रयोग किया जाता है।
2. ब्लो मोल्डिंग: ब्लो मोल्डिंग मशीनों का उपयोग प्लास्टिक कंटेनरों और बोतलों जैसे खोखले उत्पादों के निर्माण के लिए किया जाता है। ब्लो मोल्डिंग प्रक्रिया के दौरान, ठंडा करना आवश्यक है।पानी के शीतलक प्लास्टिक उत्पादों को जल्दी ठंडा और ठोस करते हैं ताकि चिकनी रीमॉल्डिंग की सुविधा हो सकेइनका व्यापक रूप से बोतलबंद पेय, सौंदर्य प्रसाधन और डिटर्जेंट जैसे उद्योगों में उपयोग किया जाता है।
3एक्सट्रूज़न मोल्डिंगः एक्सट्रूडर का उपयोग प्लास्टिक पाइप, शीट, फिल्म और अन्य उत्पादों के उत्पादन के लिए किया जाता है। एक्सट्रूज़न प्रक्रिया के दौरान बहुत गर्मी उत्पन्न होती है, जिसके लिए ठंडा करने की आवश्यकता होती है।प्लास्टिक की गुणवत्ता और आयामी स्थिरता सुनिश्चित करने के लिए एक शीतल द्रव परिसंचरण प्रणाली के माध्यम से पानी के शीतलक extruder के तापमान को नियंत्रित करते हैंइनका व्यापक रूप से निर्माण, पैकेजिंग, बिजली और ऑटोमोबाइल उद्योगों आदि में उपयोग किया जाता है।
4इंजेक्शन मोल्ड कूलिंगः इंजेक्शन मोल्डिंग प्रक्रिया के दौरान, मोल्ड कूलिंग बहुत महत्वपूर्ण है, जो सीधे उत्पाद की गुणवत्ता और उत्पादन दक्षता को प्रभावित करता है।शीतलक प्रशीतन जल प्रदान करके इंजेक्शन मोल्ड को ठंडा करते हैं, प्रभावी रूप से मोल्ड तापमान को कम करने और प्लास्टिक के इलाज और demolding में तेजी लाने। वे व्यापक रूप से विभिन्न प्लास्टिक उत्पादों का उत्पादन करने के लिए इंजेक्शन मोल्डिंग उद्योग में उपयोग किया जाता है।
5प्लास्टिक प्रसंस्करण उपकरण शीतलनः इंजेक्शन मोल्डिंग मशीनों, ब्लो मोल्डिंग मशीनों और एक्सट्रूडरों के अलावा, प्लास्टिक प्रसंस्करण उपकरण जैसे प्लास्टिक क्रशर,प्लास्टिक के दानेदार, आदि को भी ठंडा करने की आवश्यकता होती है। चिलर इन उपकरणों के तापमान को उनके सामान्य संचालन को सुनिश्चित करने और उनके सेवा जीवन को बढ़ाने के लिए ठंडा पानी प्रदान करके कम करते हैं।
ये प्लास्टिक उद्योग में chillers के कुछ सामान्य अनुप्रयोग परिदृश्य हैं। वास्तव में chillers व्यापक रूप से प्लास्टिक उद्योग में उपयोग किया जाता है,प्लास्टिक निर्माण और प्रसंस्करण की पूरी प्रक्रिया में लगभग सभी शीतलन आवश्यकताओं को कवर करता है.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म से सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
प्लास्टिक उद्योग में शीतलक का क्या लाभ है?
1तापमान नियंत्रणः चिलर स्थिर शीतलन जल तापमान प्रदान कर सकते हैं और प्लास्टिक प्रसंस्करण के दौरान तापमान नियंत्रण सटीकता सुनिश्चित कर सकते हैं। यह उत्पाद की गुणवत्ता सुनिश्चित करने के लिए आवश्यक है,आयामी स्थिरता और उपस्थिति.
2तेजी से शीतलनः शीतलक कुशल शीतलन क्षमता प्रदान कर सकते हैं और प्लास्टिक उत्पादों को जल्दी से ठंडा और ठोस कर सकते हैं। इससे उत्पादन दक्षता में सुधार और उत्पादन चक्र को छोटा करने में मदद मिलती है।
3ऊर्जा दक्षताः शीतलक उन्नत प्रशीतन प्रौद्योगिकी का उपयोग करते हैं और उच्च ऊर्जा दक्षता रखते हैं। वे ऊर्जा की खपत को कम कर सकते हैं और उत्पादन लागत को कम कर सकते हैं।
4पर्यावरण के अनुकूलः शीतलक आमतौर पर पर्यावरण के अनुकूल शीतल पदार्थों का उपयोग करते हैं और पर्यावरण पर कम प्रभाव डालते हैं।वे पर्यावरण संरक्षण की आवश्यकताओं को पूरा करते हैं और प्लास्टिक उद्योग के सतत विकास में योगदान देते हैं.
5स्वचालित नियंत्रण: आधुनिक शीतलक आमतौर पर उन्नत स्वचालित नियंत्रण प्रणालियों से लैस होते हैं जो शीतलन जल के तापमान और प्रवाह की निगरानी और समायोजन कर सकते हैं।यह संचालन की अधिक सुविधा और प्रक्रिया नियंत्रण की सटीकता प्रदान करता है.
सारांश में, प्लास्टिक उद्योग में शीतलक के अनुप्रयोगों की एक विस्तृत श्रृंखला है और वे तापमान नियंत्रण, तेजी से शीतलन,ऊर्जा दक्षता और पर्यावरण के अनुकूलवे उत्पाद की गुणवत्ता सुनिश्चित करने, उत्पादन दक्षता बढ़ाने और उत्पादन लागत को कम करने में महत्वपूर्ण भूमिका निभाते हैं।
