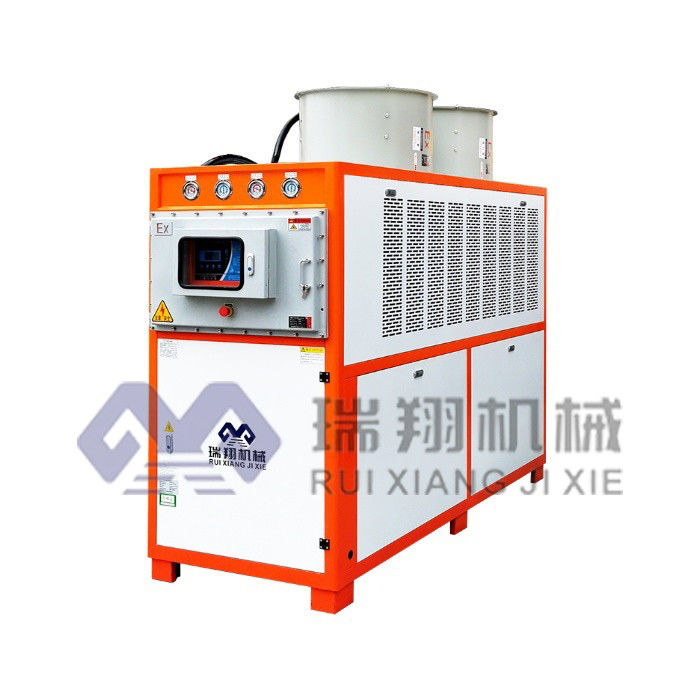

उत्पाद विवरण:
|
| उत्पाद का नाम: | हवा से ठंडा स्क्रू चिलर | कंप्रेसर प्रकार: | स्क्रू कंप्रेसर |
|---|---|---|---|
| सुरक्षा संरक्षण: | उच्च और निम्न दबाव सुरक्षा, अधिभार संरक्षण, एंटी-फ्रीज संरक्षण, चरण अनुक्रम संरक्षण, आदि। | वारंटी: | पूरी मशीन के लिए 1 वर्ष, कंप्रेसर के लिए 3 साल |
| शोर स्तर: | 70dB से कम | अधिकतम. परिवेश का तापमान: | 5-35 ℃ |
| कंडेनसर प्रकार: | फिनेड ट्यूब | ||
| प्रमुखता देना: | R134A कम तापमान वाले पानी के शीतलक,R134A वाटर स्क्रू चिलर,R404A कम तापमान वाले पानी के शीतलक |
||
पेंट उद्योग, कोटिंग मशीनें, ग्राइंडर, पेंट तैयार करना
उत्पाद का वर्णन:
वायु-कूल्ड स्क्रू चिलर एक ऐसा चिलर है जो वायु-कूल्ड हीट डिस्पैशन का उपयोग करता है। यह मुख्य रूप से एक स्क्रू कंप्रेसर, एक कंडेनसर, एक वाष्पीकरण, एक प्रशंसक और एक नियंत्रण प्रणाली से बना है।
पेंच कंप्रेसर चिलर का मुख्य घटक है, जो गैस को संपीड़ित करने के लिए पेंच की घूर्णी गति का उपयोग करता है। पेंच कंप्रेसर उच्च दक्षता की विशेषता है,स्थिरता और विश्वसनीयता, और बड़ी क्षमता वाले शीतलन और वातानुकूलन प्रणालियों के लिए उपयुक्त हैं।
कंडेनसर एक घटक है जिसका उपयोग कंप्रेसर से निकले उच्च तापमान और उच्च दबाव वाले प्रशीतन गैस को ठंडा करने और इसे तरल अवस्था में परिवर्तित करने के लिए किया जाता है।कंडेनसर गर्मी फैलाव प्राप्त करने के लिए एक पंखे के माध्यम से आसपास के हवा में गर्मी फैलता है.
वाष्पीकरक एक घटक है जो गर्मी को अवशोषित करता है और शीतलता को वाष्पित करता है। ठंडा पानी वाष्पीकरक के माध्यम से बहता है और वाष्पीकरक में शीतलता के साथ गर्मी का आदान-प्रदान करता है,इस प्रकार पानी का तापमान कम करने और एक शीतलन प्रभाव प्रदान.
पंखा वायु शीतलन प्रदान करने के लिए उपयोग किया जाने वाला भाग है, यह कंडेनसर के माध्यम से आसपास की हवा को उड़ाता है और शीतलक को गर्मी को हवा में फैलाने में मदद करता है।
नियंत्रण प्रणाली प्रणाली के सामान्य संचालन को सुनिश्चित करने के लिए हवा से ठंडा पेंच चिलर के संचालन की निगरानी और समायोजित करती है। यह तापमान, दबाव और प्रवाह जैसे मापदंडों की निगरानी कर सकती है,और उच्च दक्षता और ऊर्जा की बचत प्राप्त करने के लिए मांग के अनुसार कंप्रेसर और प्रशंसकों के संचालन की स्थिति को समायोजित करें.
वायु-कूल्ड स्क्रू चिलर वायु-कूल्ड गर्मी अपव्यय विधि को अपनाता है, जो अतिरिक्त शीतलन जल स्रोतों पर निर्भरता को समाप्त करता है,और उन स्थानों के लिए उपयुक्त है जिन्हें स्वतंत्र शीतलन समाधानों की आवश्यकता होती हैइसका व्यापक रूप से वाणिज्यिक भवनों, औद्योगिक प्रशीतन, डेटा केंद्रों और दवाओं में उच्च प्रदर्शन, लचीलापन और ऊर्जा की बचत के लाभों के लिए उपयोग किया जाता है।
उत्पादन विशेषताएं:
हवा से ठंडा स्क्रू चिलर में निम्नलिखित विशेषताएं हैं:
1उच्च दक्षताः स्क्रू कंप्रेसर वायु-कूल्ड स्क्रू चिलर का मुख्य घटक है, जिसमें उच्च दक्षता और ऊर्जा खपत अनुपात है।पेंच कंप्रेसर के डिजाइन और संचालन सिद्धांत उन्हें उच्च भार और कम ऊर्जा खपत के साथ आंशिक भार पर लगातार प्रदर्शन प्रदान करने की अनुमति देते हैं.
2उच्च शीतलन क्षमता घनत्वः हवा से ठंडा स्क्रू चिलर हवा से ठंडा गर्मी फैलाव विधि को अपनाता है, और गर्मी प्रशंसक के माध्यम से आसपास की हवा में छुट्टी दी जाती है,अतिरिक्त शीतलन जल स्रोत की आवश्यकता के बिनायह अधिक शीतलन घनत्व को सीमित स्थानों में अधिक शीतलन क्षमता के लिए अनुमति देता है।
3स्वतंत्र शीतलन समाधान: चूंकि अतिरिक्त शीतलन जल स्रोत की आवश्यकता नहीं है, इसलिए वायु-कूल्ड स्क्रू चिलर को एक स्वतंत्र शीतलन समाधान के रूप में इस्तेमाल किया जा सकता है।यह विशेष रूप से वाणिज्यिक भवनों जैसे अनुप्रयोगों में उपयोगी बनाता है, डाटा सेंटर और औद्योगिक प्रशीतन जहां शीतलन जल आसानी से उपलब्ध नहीं है या उपलब्ध नहीं है।
4. लचीलापन: हवा से ठंडा स्क्रू चिलर की हवा से ठंडा हीट डिस्पैशन विधि इसकी स्थापना और लेआउट को अधिक लचीला बनाती है। इसके लिए कूलिंग टॉवर या कूलिंग वाटर पाइप की आवश्यकता नहीं होती है,और उचित स्थान और लेआउट वास्तविक जरूरतों के अनुसार चुना जा सकता है.
5ऊर्जा की बचतः हवा से ठंडा स्क्रू चिलर हवा में गर्मी को पंखे के माध्यम से फैलाता है और अतिरिक्त शीतलन पानी के पंपों और शीतलन टावरों की आवश्यकता नहीं होती है,तो यह कुछ हद तक ऊर्जा बचा सकता है.
6. आसान रखरखावः पानी से ठंडा चिलर की तुलना में, हवा से ठंडा स्क्रू चिलर को बनाए रखना आसान है। इसे शीतलन टॉवर को साफ करने या शीतलन पानी से अक्सर निपटने की आवश्यकता नहीं है,रखरखाव और प्रबंधन के कार्यभार को कम करना.
यह ध्यान दिया जाना चाहिए कि वायु-कूल्ड स्क्रू चिलर का गर्मी अपव्यय प्रभाव परिवेश के तापमान और वेंटिलेशन की स्थिति से प्रभावित होता है। उच्च परिवेश के तापमान या खराब वेंटिलेशन में,उचित संचालन और शीतलन सुनिश्चित करने के लिए अतिरिक्त उपायों की आवश्यकता हो सकती है।
कार्य सिद्धांत:
हवा से ठंडा स्क्रू चिलर का कामकाजी सिद्धांत इस प्रकार है:
संपीड़न प्रक्रियाः सर्द पदार्थ को पेंच कंप्रेसर में उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित किया जाता है, और फिर कंडेनसर में प्रवेश करता है।
संघनक प्रक्रियाः उच्च तापमान और उच्च दबाव वाली गैस को संघनक में ठंडा करके उच्च दबाव वाली तरल पदार्थ में बदल दिया जाता है और साथ ही गर्मी जारी होती है।जो पंखे और रेडिएटर के माध्यम से बाहरी हवा में फैलता है.
विस्तार प्रक्रिया: उच्च दबाव वाले द्रव को विस्तार वाल्व द्वारा विघटित करने के बाद, यह निम्न तापमान और निम्न दबाव वाले द्रव में बदल जाता है, और फिर वाष्पीकरण में प्रवेश करता है।
वाष्पीकरण प्रक्रिया: निम्न तापमान और निम्न दबाव वाले तरल वाष्पीकरण में वाष्पीकरण करते हैं, कमरे में गर्मी को अवशोषित करते हैं, कमरे में शीतलन पानी को ठंडा करते हैं, और इसे कमरे में प्रसारित करते हैं,इस प्रकार इनडोर तापमान को कम करने के उद्देश्य को प्राप्त.
तकनीकी मापदंडः
| मॉडल | आरएक्स-30ए | आरएक्स-40ए | आरएक्स-50ए | आरएक्स-60ए | आरएक्स-70ए | आरएक्स-80ए | आरएक्स-90ए | आरएक्स-100ए | RX-110A | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| तापमान सीमा | 5°C~35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | ||||||||||
| विद्युत आपूर्ति | 3N-380V/415V 50HZ/60HZ | ||||||||||
| कुल शक्ति | केडब्ल्यू | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| चालू करंट | ए | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| ठंडा पानी | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| कंप्रेसर | प्रकार | अर्ध-हर्मेटिक पेंच प्रकार | |||||||||
| प्रारंभ विधि | Y-△ | ||||||||||
| क्षमता समायोजन | 0,25,50,75,100 | ||||||||||
| इनपुट शक्ति | केडब्ल्यू | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| जमे तेल | प्रकार | HBR-A01 | |||||||||
| भरने की मात्रा | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| शीतलक | प्रकार | R-22/R407C | |||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | ||||||||||
| वाष्पीकरक | भरने की मात्रा | किलो | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| प्रकार | शेल और ट्यूब | ||||||||||
| कंडेनसर | व्यास | मिमी | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| प्रकार | उच्च दक्षता वाली तांबे की आस्तीन वाली एल्यूमीनियम फिन प्रकार + कम शोर वाला बाहरी रोटर प्रशंसक | ||||||||||
| शीतलन वायु की मात्रा | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न वोल्टेज स्विच, एंटीफ्रीज सुरक्षा, घुलनशील प्लग, सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच, आदि। | ||||||||||
| आयाम | L | मिमी | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | मिमी | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | मिमी | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| वजन | किलो | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
अनुप्रयोग उद्योगः
हवा से ठंडा स्क्रू चिलर निम्न उद्योगों में अपने उच्च दक्षता, ऊर्जा बचत, स्थिरता और विश्वसनीयता के कारण व्यापक रूप से उपयोग किए जाते हैंः
1दवा उद्योगः दवा प्रक्रिया के दौरान कम तापमान के वातावरण को बनाए रखना आवश्यक है।और स्टेनलेस स्टील हवा ठंडा पेंच चिलर दवा उत्पादन के लिए एक स्थिर कम तापमान वातावरण प्रदान कर सकते हैं.
2रासायनिक उद्योगः रासायनिक उत्पादन प्रक्रिया में शीतलन उपचार की आवश्यकता होती है,और स्टेनलेस स्टील हवा ठंडा पेंच चिलर रासायनिक उत्पादन प्रक्रिया के लिए स्थिर शीतलन क्षमता प्रदान कर सकते हैं.
3इलेक्ट्रॉनिक्स उद्योगः इलेक्ट्रॉनिक उपकरणों को कम तापमान पर काम करने की आवश्यकता होती है, इसलिए तापमान को कम करने के लिए शीतलन उपकरण का उपयोग करना आवश्यक है।स्टेनलेस स्टील के हवा से ठंडा स्क्रू चिलर इलेक्ट्रॉनिक उपकरणों की शीतलन आवश्यकताओं को पूरा कर सकते हैं.
4खाद्य उद्योगः खाद्य प्रसंस्करण के दौरान खाद्य को ठंडा और ताजा रखने की आवश्यकता होती है। स्टेनलेस स्टील एयर-कूल्ड स्क्रू चिलर खाद्य प्रसंस्करण के लिए स्थिर शीतलन और ताजगी रखने की क्षमता प्रदान कर सकते हैं।
5मुद्रण उद्योगः मुद्रण उद्योग को मुद्रण प्रक्रिया के दौरान मुद्रण प्लेट को ठंडा करने की आवश्यकता होती है,और स्टेनलेस स्टील हवा ठंडा पेंच चिलर मुद्रण उद्योग के लिए स्थिर शीतलन क्षमता प्रदान कर सकते हैं.
6.मशीनरी विनिर्माण उद्योगः मशीनिंग प्रक्रिया के दौरान मशीन को ठंडा करने की आवश्यकता होती है,और स्टेनलेस स्टील हवा ठंडा पेंच चिलर मशीनरी विनिर्माण उद्योग के लिए स्थिर शीतलन क्षमता प्रदान कर सकते हैं.
संक्षेप में, हवा से ठंडा स्क्रू चिलर विभिन्न उद्योगों के लिए उपयुक्त है जिनमें सख्त प्रशीतन आवश्यकताएं हैं, जैसे इलेक्ट्रॉनिक्स, रासायनिक उद्योग, चिकित्सा, खाद्य और अन्य क्षेत्र,और व्यापक अनुप्रयोग संभावनाएं हैं.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म से सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
रखरखाव विधिः
हवा से ठंडा स्क्रू चिलरों में पानी से ठंडा चिलरों के मुकाबले निम्नलिखित फायदे हैंः
1. स्वतंत्र शीतलन समाधानः हवा से ठंडा स्क्रू चिलर को अतिरिक्त शीतलन जल स्रोत की आवश्यकता नहीं होती है और इसे एक स्वतंत्र शीतलन समाधान के रूप में इस्तेमाल किया जा सकता है। इसके विपरीत,पानी से ठंडा होने वाले चिलरों को ठंडा करने वाले पानी के पंप जैसे उपकरणों की आवश्यकता होती है।, शीतलन टावरों और पानी की पाइपलाइन, जो सिस्टम की जटिलता और स्थापना लागत को बढ़ाता है।
2अंतरिक्ष में लचीलापन: चूंकि शीतलन पानी के पाइप और शीतलन टावरों की आवश्यकता नहीं होती है, इसलिए हवा से ठंडा स्क्रू चिलर अंतरिक्ष के लेआउट में अधिक लचीला है।यह एक छोटे से कंप्यूटर कक्ष या एक कॉम्पैक्ट वातावरण में रखा जा सकता है, सीमित स्थान वाले स्थानों के अनुकूल।
3पानी के संसाधनों की बचत करें: पानी से ठंडा होने वाले चिलरों की तुलना में, जिन्हें हर दिन बड़ी मात्रा में ठंडा करने के पानी की आवश्यकता होती है, हवा से ठंडा होने वाले स्क्रू चिलरों को अतिरिक्त पानी के स्रोतों की आवश्यकता नहीं होती है।जल संसाधनों पर निर्भरता कम करनाविशेष रूप से कुछ क्षेत्रों में जहां जल संसाधन दुर्लभ हैं, हवा से ठंडा स्क्रू चिलर के स्पष्ट फायदे हैं।
4ऊर्जा दक्षताः हवा से ठंडा स्क्रू चिलर आमतौर पर अधिक ऊर्जा दक्षता रखते हैं।पेंच कंप्रेसर के डिजाइन और संचालन सिद्धांत उन्हें उच्च भार और कम ऊर्जा खपत के साथ आंशिक भार पर लगातार प्रदर्शन प्रदान करने की अनुमति देते हैंइसके विपरीत, पानी से ठंडा होने वाले चिलरों में शीतलन पानी को प्रसारित करने के लिए एक अतिरिक्त शीतलन पानी पंप की आवश्यकता होती है, जिससे सिस्टम की बिजली की खपत बढ़ जाती है।
5. आसान रखरखावः हवा से ठंडा स्क्रू चिलर पानी से ठंडा चिलर की तुलना में रखरखाव के लिए अधिक सुविधाजनक हैं। इसे शीतलन टॉवर को साफ करने या शीतलन पानी से अक्सर निपटने की आवश्यकता नहीं है,रखरखाव और प्रबंधन के कार्यभार को कम करनाहालांकि, जल-कूल्ड चिलरों के लिए शीतलन टॉवर की नियमित सफाई और शीतलन जल के उपचार की आवश्यकता होती है, जिससे रखरखाव और परिचालन लागत बढ़ जाती है।
यह ध्यान दिया जाना चाहिए कि वायु-कूल्ड स्क्रू चिलर का गर्मी अपव्यय प्रभाव परिवेश के तापमान और वेंटिलेशन की स्थिति से प्रभावित होता है। उच्च परिवेश के तापमान या खराब वेंटिलेशन में,उचित संचालन और शीतलन सुनिश्चित करने के लिए अतिरिक्त उपायों की आवश्यकता हो सकती है।
