उत्पाद विवरण:
|
| तापमान सीमा: | 5-20°C | विद्युत आपूर्ति: | 3-चरण/380V/50Hz |
|---|---|---|---|
| कंप्रेसर शक्ति: | 2.25 किलोवाट | कंडेनसर प्रकार: | फिनेड ट्यूब |
| पंप शक्ति: | 0.75 किलोवाट | सुरक्षा संरक्षण: | उच्च/निम्न दबाव सुरक्षा, अधिभार संरक्षण, एंटी-फ्रीज सुरक्षा |
| नियंत्रण प्रणाली: | माइक्रो | ||
| प्रमुखता देना: | 60 एचपी शीतलन चिलर मशीन,60 एचपी एयर कंडीशनिंग वाटर चिलर,380V शीतलन शीतलक मशीन |
||

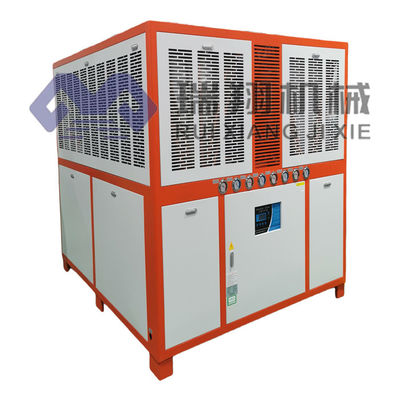

60HP एयर कूल्ड स्क्रॉल चिलर वाटर कूल्ड एसी यूनिट
उत्पाद का वर्णन:
मोल्ड कूलिंग वाटर चिलर विशेष रूप से मोल्ड निर्माण और इंजेक्शन मोल्डिंग प्रक्रिया में उपयोग किया जाने वाला शीतलन उपकरण है।यह मुख्य रूप से उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए ठंडे पानी के परिसंचरण द्वारा मोल्ड के तापमान को कम करता है.
अगर इसे समय पर ठंडा नहीं किया जाता, तो यह मोल्ड को विकृत कर सकता है, उत्पाद की गुणवत्ता को कम कर सकता है, या यहां तक कि मोल्ड को नुकसान पहुंचा सकता है।मोल्ड शीतलन चिलर सर्कुलर ठंडा पानी द्वारा मोल्ड की गर्मी अवशोषित करता है, गर्मी को दूर करता है, और मोल्ड को उपयुक्त तापमान सीमा के भीतर काम करता रहता है।
मोल्ड कूलिंग चिलर में आमतौर पर कंप्रेसर, वाष्पीकरण, संघनक, कूलिंग वाटर टैंक और परिसंचरण पंप जैसे घटक होते हैं।इसका कार्य सिद्धांत एक कंप्रेसर के माध्यम से एक उच्च तापमान और उच्च दबाव गैस में शीतल पदार्थ को संपीड़ित करना है, और फिर एक संघनक के माध्यम से इसे ठंडा और एक उच्च दबाव तरल में परिवर्तित. उच्च दबाव तरल के बाद विस्तार वाल्व के माध्यम से decompressed है,यह मोल्ड की गर्मी को अवशोषित करता है और मोल्ड को ठंडा करता है, और फिर ठंडा पानी टैंक और परिसंचरण पंप के माध्यम से प्रसारित किया जाता है।
मोल्ड कूलिंग चिलर का उपयोग मोल्ड के तापमान को प्रभावी ढंग से नियंत्रित कर सकता है, मोल्ड के सेवा जीवन और स्थिरता में सुधार कर सकता है,और अधिक गर्मी या कम ठंडा होने से होने वाली उत्पादन समस्याओं से बचेंयह उत्पादन की दक्षता में भी सुधार कर सकता है, उत्पादन चक्र के समय को कम कर सकता है और उत्पाद की गुणवत्ता और स्थिरता में सुधार कर सकता है।
मोल्ड कूलिंग चिलर का चयन करते समय मोल्ड के आकार, शीतलन आवश्यकताओं, उत्पादन पैमाने और पर्यावरणीय परिस्थितियों जैसे कारकों पर विचार किया जाना चाहिए।आपूर्तिकर्ता ग्राहक की विशिष्ट आवश्यकताओं के आधार पर उपयुक्त समाधान और उपकरण विकल्प प्रदान करेंगे.
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताः हवा से ठंडा किया जाने वाला चिलर पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जुड़ा होने की आवश्यकता नहीं है। यह स्वतंत्र और स्थापित करने और स्थानांतरित करने में आसान है।
2उच्च दक्षता और ऊर्जा की बचतः हवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो कम समय में निर्धारित तापमान आवश्यकताओं को पूरा कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3आसान रखरखावः हवा से ठंडा किया जाने वाला चिलर संरचना में सरल, रखरखाव में आसान, सफाई और मरम्मत में आसान है।
4.कम शोरः हवा से ठंडा कूलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5स्वतः नियंत्रणः हवा से ठंडा कूलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापनः हवा से ठंडा किया जाने वाला चिलर अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ संयोजन में इस्तेमाल किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | आरएक्स-1एचपी | आरएक्स-2एचपी | आरएक्स-3एचपी | आरएक्स-4एचपी | आरएक्स-5एचपी | आरएक्स-6एचपी | आरएक्स-8एचपी | आरएक्स-10एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | आरएक्स-12एचपी | आरएक्स-15एचपी | आरएक्स-20एचपी | आरएक्स-25एचपी | आरएक्स-30एचपी | आरएक्स-40एचपी | आरएक्स-50एचपी | आरएक्स-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
छोटे वायु-कूल्ड चिलर कई अलग-अलग उद्योगों और अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1इलेक्ट्रॉनिक्स उद्योगः छोटे हवा से ठंडा कूलर उच्च तकनीक वाले उत्पादों जैसे कि अर्धचालकों, ऑप्टिक्स,और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए इलेक्ट्रॉनिक घटकों.
2औषधि उद्योगः छोटे वायुप्रशीतित शीतलक दवा उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाली कड़ी के लिए स्थिर शीतलन प्रभाव प्रदान कर सकते हैं,दवाओं की गुणवत्ता और सुरक्षा सुनिश्चित करना.
3खाद्य उद्योगः छोटे वायुप्रशीतित शीतलक उन लिंक के लिए शीतलन प्रदान कर सकते हैं जिन्हें खाद्य प्रसंस्करण के दौरान तापमान नियंत्रण की आवश्यकता होती है,खाद्य पदार्थों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए भंडारण और परिवहन.
4प्लास्टिक उद्योगः छोटे वायु-कूल्ड चिलर प्लास्टिक इंजेक्शन मोल्डिंग, ब्लो मोल्डिंग, एक्सट्रूज़न मोल्डिंग आदि में तापमान नियंत्रित लिंक के लिए शीतलन प्रदान कर सकते हैं।उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए.
5रासायनिक उद्योग:छोटे वायु-कूल्ड चिलर रासायनिक उत्पादों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए रासायनिक उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाले लिंक के लिए शीतलन प्रदान कर सकते हैं.
सामान्य तौर पर, छोटे वायु-कूल्ड चिलर विभिन्न अवसरों के लिए उपयुक्त होते हैं, जिन्हें प्रशीतन की आवश्यकता होती है, और विभिन्न उद्योगों के लिए कुशल, स्थिर और विश्वसनीय प्रशीतन समाधान प्रदान करते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
मोल्ड कूलिंग चिलर कैसे चुनें?
मोल्ड को ठंडा करने के लिए सही चिलर चुनते समय विचार करने के लिए कई कारक हैं।
1शीतलन आवश्यकताएंः सबसे पहले, आपको अपनी शीतलन आवश्यकताओं को निर्धारित करने की आवश्यकता है। इंजेक्शन मोल्डिंग प्रक्रिया के दौरान मोल्ड के आकार, सामग्री और गर्मी भार पर विचार करें।इससे यह निर्धारित करने में मदद मिलेगी कि आपको कितनी शीतलन क्षमता की आवश्यकता है (आमतौर पर किलोवाट या टन में मापा जाता है).
2. तापमान आवश्यकताएं: अपने शीतलन जल तापमान आवश्यकताओं को निर्धारित करें। विभिन्न मोल्ड और उत्पादन प्रक्रियाओं के लिए विभिन्न तापमान सीमाओं की आवश्यकता हो सकती है।सुनिश्चित करें कि आप चुनते हैं शीतलन चिलर आवश्यक तापमान रेंज और स्थिरता प्रदान कर सकते हैं.
3उपकरण प्रकारः अपने कारखाने की स्थितियों और उपकरण आवश्यकताओं के अनुसार उपयुक्त उपकरण प्रकार चुनें।हवा से ठंडा और पानी से ठंडा कूलर के अपने-अपने फायदे और नुकसान हैंजल शीतलन प्रणाली के बिना कारखानों के लिए वायु शीतलन अधिक सुविधाजनक है, लेकिन जल शीतलन में आम तौर पर उच्च शीतलन दक्षता होती है।
4ऊर्जा दक्षताः ऊर्जा की खपत और परिचालन लागत को कम करने के लिए उच्च ऊर्जा दक्षता के साथ एक मोल्ड कूलिंग चिलर चुनने पर विचार करें।अपने ऊर्जा दक्षता रेटिंग और संबंधित मीट्रिक के बारे में जानने के लिए उपकरण के ऊर्जा लेबल और विनिर्देश पत्र की जाँच करें.
5. नियंत्रण प्रणालीः उपकरण की नियंत्रण प्रणाली पर विचार करें. उन्नत स्वचालित नियंत्रण प्रणाली अधिक सटीक तापमान नियंत्रण और परिचालन पैरामीटर समायोजन प्रदान कर सकते हैं,उत्पादन दक्षता और उत्पाद की गुणवत्ता में सुधार.
6स्वचालित नियंत्रण: कुछ मोल्ड कूलिंग चिलर उन्नत स्वचालित नियंत्रण प्रणालियों से लैस होते हैं जो तापमान, दबाव और शीतलन पानी के प्रवाह जैसे मापदंडों की निगरानी और समायोजन कर सकते हैं।ये प्रणाली अधिक सटीक तापमान नियंत्रण प्रदान कर सकते हैं और स्वचालित रूप से विभिन्न उत्पादन परिस्थितियों की आवश्यकताओं को पूरा करने के लिए परिचालन मापदंडों को समायोजित कर सकते हैं.
7ऊर्जा की बचत और पर्यावरण संरक्षण: आधुनिक मोल्ड कूलिंग चिलरों में आमतौर पर ऊर्जा की बचत और पर्यावरण संरक्षण के डिजाइन होते हैं।कुछ उपकरण ऊर्जा की खपत को कम करने के लिए कुशल कंप्रेसर और हीट एक्सचेंजर का उपयोग करते हैंइसके अतिरिक्त, कुछ उपकरणों में वायुमंडलीय ओजोन परत को होने वाले नुकसान को कम करने के लिए पर्यावरण के अनुकूल प्रशीतन का भी उपयोग किया जाता है।
8. स्थापना और रखरखाव: मोल्ड कूलिंग चिलर की स्थापना और रखरखाव के लिए पेशेवर और तकनीकी कर्मियों की आवश्यकता होती है।साथ ही स्थापना के दौरान सुरक्षा और उपकरण की स्थिरता पर विचार किया जाना चाहिएनियमित रखरखाव और सफाई आपके उपकरण के उचित संचालन और जीवनकाल को बढ़ाने के लिए महत्वपूर्ण है।
पेशेवर उपकरण आपूर्तिकर्ता या इंजीनियर से संपर्क करने और विस्तृत शीतलन आवश्यकताओं और कारखाने के वातावरण की जानकारी प्रदान करने की सिफारिश की जाती है।वे आपकी विशिष्ट स्थिति के आधार पर व्यक्तिगत सलाह और समाधान प्रदान कर सकते हैं, आपको सबसे उपयुक्त मोल्ड कूलिंग चिलर चुनने में मदद करता है।
