उत्पाद विवरण:
|
| उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर | सुरक्षा संरक्षण: | उच्च/निम्न दबाव सुरक्षा, अधिभार संरक्षण, एंटी-फ्रीज सुरक्षा |
|---|---|---|---|
| कंप्रेसर शक्ति: | 2.25 किलोवाट | पंप शक्ति: | 0.75 किलोवाट |
| कंडेनसर प्रकार: | फिनेड ट्यूब | आकार: | 930*520*975 |
| तापमान सीमा: | 5-20°C | आवेदन: | औद्योगिक/वाणिज्यिक |
| प्रमुखता देना: | 100 एचपी औद्योगिक हवा से ठंडा चिलर,100 एचपी हवा से ठंडा चिलर,R410A औद्योगिक हवा से ठंडा शीतलक |
||

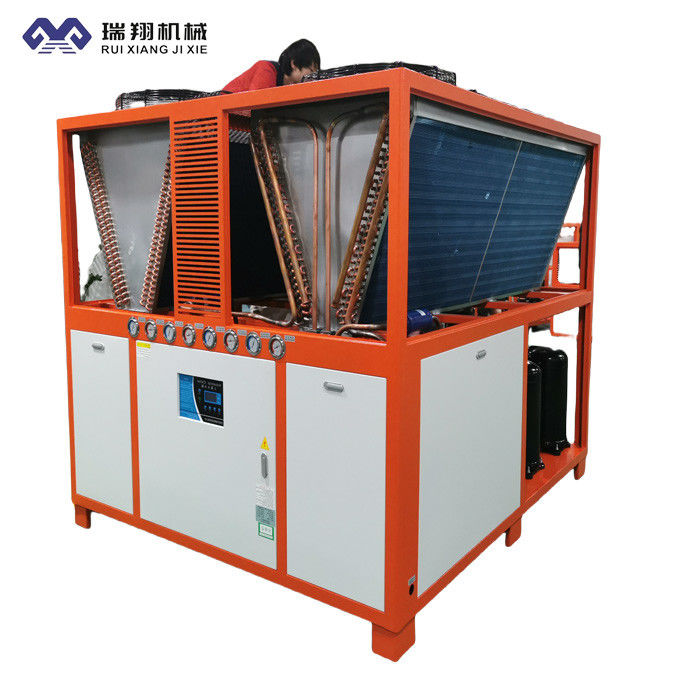

100HP एयर कूल्ड वाटर चिलर उपयोग डेनमार्क Danfoss स्क्रॉल कंप्रेसर
उत्पाद का वर्णन:
एयर-कूल्ड स्क्रॉल चिलर रेफ्रिजरेशन और एयर-कंडीशनिंग सिस्टम में इस्तेमाल किया जाने वाला एक उपकरण है जो एयर-कूल्ड कंडेनसर और स्क्रॉल कंप्रेसर तकनीक का उपयोग करता है।
वायु-कूल्ड स्क्रॉल चिलर गर्मी को दूर करने के लिए वायु-कूल्ड कंडेनसर का उपयोग करते हैं। कंडेनसर शीतलन चक्र का एक महत्वपूर्ण घटक है।यह ठंडा करता है और उच्च तापमान और उच्च दबाव शीतलक गैस को उच्च दबाव तरल में बदल देता हैपारंपरिक चिलर आमतौर पर गर्मी को दूर करने के लिए पानी से ठंडा कंडेनसर का उपयोग करते हैं और ठंडा करने के लिए एक शीतलन टॉवर या अन्य पानी के स्रोत से जुड़े होने की आवश्यकता होती है।हवा से ठंडा स्क्रॉल चिलर गर्मी दूर ले जाने और गर्मी अपव्यय प्राप्त करने के लिए संघनक सतह पर पंखों के माध्यम से उड़ाने के लिए एक प्रशंसक का उपयोग करता है.
हवा से ठंडा स्क्रॉल चिलर में पारंपरिक पानी से ठंडा चिलर के मुकाबले कई फायदे हैं। सबसे पहले, इसे बाहरी पानी के स्रोत से जोड़ने की आवश्यकता नहीं है, जिससे स्थापना अधिक सुविधाजनक हो जाती है।दूसरा,, क्योंकि कोई अतिरिक्त उपकरण नहीं है जैसे कि पानी के पंप और शीतलन टॉवर, प्रणाली सरल है और कम स्थान लेता है।हवा से ठंडा स्क्रॉल चिलरों में आमतौर पर उच्च ऊर्जा दक्षता अनुपात होता है और स्थिर शीतलन प्रभाव प्रदान कर सकते हैं.
उत्पाद की विशेषताएं:
एयर-कूल्ड स्क्रॉल चिलर एक ऐसा चिलर है जो एयर-कूल्ड कंडेनसर और स्क्रॉल कंप्रेसर तकनीक का उपयोग करता है। यहां कुछ सामान्य विशेषताएं दी गई हैंः
1उच्च दक्षता और ऊर्जा की बचतः वायु-कूल्ड स्क्रॉल चिलर उच्च ऊर्जा दक्षता अनुपात प्रदान करने और ऊर्जा-बचत संचालन प्राप्त करने के लिए एक कुशल स्क्रॉल कंप्रेसर का उपयोग करता है।वे आम तौर पर कम बिजली की खपत और बेहतर शीतलन है, ऊर्जा खपत और परिचालन लागत को कम करना।
2कॉम्पैक्ट डिजाइनः इस प्रकार के चिलर में आमतौर पर कॉम्पैक्ट संरचनात्मक डिजाइन होता है और अपेक्षाकृत कम स्थान लेता है, जिससे यह सीमित स्थापना स्थान वाले स्थानों के लिए उपयुक्त होता है।उनकी कॉम्पैक्टता उन्हें वाणिज्यिक और औद्योगिक अनुप्रयोगों में अधिक लचीला और सुविधाजनक बनाती है.
3त्वरित शीतलन: वायु-कूल्ड कंडेनसर तेजी से प्रशंसकों और हीट सिंक के माध्यम से गर्मी को फैला सकता है, जिससे तेज और प्रभावी शीतलन प्रभाव प्रदान होता है।यह हवा ठंडा स्क्रॉल चिलर परिदृश्यों जहां तेजी से ठंडा की आवश्यकता है में अच्छी तरह से प्रदर्शन करता है, जैसे उच्च तापमान वाले वातावरण या अनुप्रयोगों में जिन्हें तेजी से ठंडा करने की आवश्यकता होती है।
4- सरलीकृत स्थापनाः हवा से ठंडा स्क्रॉल चिलर स्थापित करने में अपेक्षाकृत सरल हैं क्योंकि उन्हें बाहरी जल स्रोत या शीतलन टॉवर से कनेक्ट करने की आवश्यकता नहीं है।यह स्थापना के दौरान पाइपिंग लेआउट और पानी प्रणाली विन्यास की जटिलता को कम करता है, समय और श्रम लागत की बचत।
5स्वचालित नियंत्रण: कई वायु-कूल्ड स्क्रॉल चिलर उन्नत स्वचालित नियंत्रण प्रणालियों से लैस हैं, जो सटीक तापमान नियंत्रण और बुद्धिमान संचालन प्राप्त कर सकते हैं।इन नियंत्रण प्रणालियों में आमतौर पर उपकरण के स्थिर संचालन और इष्टतम प्रदर्शन सुनिश्चित करने के लिए निगरानी और विनियमन कार्य होते हैं.
6व्यापक अनुकूलन क्षमताः एयर-कूल्ड स्क्रॉल चिलर विभिन्न प्रशीतन और वातानुकूलन अनुप्रयोग परिदृश्यों के लिए उपयुक्त हैं, जिसमें वाणिज्यिक भवन, कार्यालय, होटल, चिकित्सा सुविधाएं,औद्योगिक संयंत्रवे विभिन्न आकारों और आवश्यकताओं की प्रशीतन आवश्यकताओं को पूरा कर सकते हैं, और अच्छी अनुकूलन क्षमता और लचीलापन है।
कार्य सिद्धांत:
हवा से ठंडा स्क्रॉल चिलर के काम करने के सिद्धांत को दो मुख्य भागों में विभाजित किया जा सकता हैः प्रशीतन चक्र और गर्मी अपव्यय चक्र।
प्रशीतन चक्र का भाग:
1संपीड़नः शीतलन चक्र का मूल स्क्रॉल कंप्रेसर है। कंप्रेसर कम तापमान और कम दबाव वाले शीतलक गैस को चूसेगा,और फिर घूर्णन और संपीड़न के माध्यम से अपने दबाव और तापमान को बढ़ाता है.
2संक्षेपणः संपीड़ित उच्च तापमान और उच्च दबाव वाले शीतल पदार्थ गैस वायु-कूल्ड कंडेनसर में प्रवेश करती है। कंडेनसर में, एक शीतलन पंखा कंडेनसर के पंखों पर बाहरी हवा को उड़ाता है,शीतलक गैस गर्मी फैलाने और ठंडा करने के लिए कारणजब शीतलक गैस ठंडा हो जाती है, तो यह उच्च दबाव वाले तरल पदार्थ में बदल जाती है।
3विस्तारः उच्च दबाव वाले तरल शीतल पदार्थ विस्तार वाल्व (थ्रॉटल डिवाइस) के माध्यम से वाष्पीकरण में प्रवेश करते हैं। विस्तार वाल्व का कार्य शीतल पदार्थ के दबाव को कम करना है,जिससे यह तेजी से फैलता है, जिससे तापमान और दबाव कम होता है।
ताप विसर्जन चक्र का भाग:
1वाष्पीकरण: विस्तारित निम्न तापमान और निम्न दबाव वाले शीतल पदार्थ वाष्पीकरण में प्रवेश करते हैं। वाष्पीकरण के अंदर एक पंख वाली नली या रेडिएटर स्थापित किया जाता है।ठंडा होने वाले पानी या हवा से संपर्क करके, यह गर्मी को अवशोषित करता है और पानी या हवा को ठंडा करता है।
2ठंडे पानी की आपूर्तिः वाष्पीकरण में ठंडा पानी उपकरण या प्रणाली को भेजा जाता है जिसे गर्मी को अवशोषित करने और तापमान को कम करने के लिए ठंडा करने की आवश्यकता होती है।
3शीतलन चक्रः ठंडे पानी को परिसंचरण पंप के माध्यम से ठंडा करने के लिए उपकरण या प्रणाली में वापस ले जाया जाता है और शीतलन के लिए परिसंचरण किया जाता है, एक बंद चक्र का गठन करता है।
पूरी प्रक्रिया के दौरान सर्द पदार्थ कंप्रेशन, संघनक, विस्तार और वाष्पीकरण के चक्र को पूरा करता है, जो कंप्रेसर की क्रिया के तहत गर्मी को अवशोषित और मुक्त करता है,इस प्रकार ठंडे पानी के प्रशीतन प्रभाव को प्राप्तवायु-कूल्ड कंडेनसर एक पंखे के माध्यम से गर्मी को हटा देता है ताकि यह सुनिश्चित हो सके कि शीतल द्रव चक्र के दौरान ठंडा और परिसंचारी हो सके।
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | आरएक्स-1एचपी | आरएक्स-2HP | आरएक्स-3एचपी | आरएक्स-4एचपी | आर एक्स-5एचपी | आरएक्स-6एचपी | आरएक्स-8एचपी | आरएक्स-10एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | आरएक्स-12एचपी | आरएक्स-15एचपी | आरएक्स-20एचपी | आरएक्स-25एचपी | आरएक्स-30एचपी | आरएक्स-40एचपी | आरएक्स-50एचपी | आरएक्स-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
छोटे वायु-कूल्ड चिलर कई अलग-अलग उद्योगों और अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1इलेक्ट्रॉनिक्स उद्योगः छोटे हवा से ठंडा कूलर उच्च तकनीक वाले उत्पादों जैसे कि अर्धचालकों, ऑप्टिक्स,और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए इलेक्ट्रॉनिक घटकों.
2औषधि उद्योगः छोटे वायुप्रशीतित शीतलक दवा उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाली कड़ी के लिए स्थिर शीतलन प्रभाव प्रदान कर सकते हैं,दवाओं की गुणवत्ता और सुरक्षा सुनिश्चित करना.
3खाद्य उद्योगः छोटे वायुप्रशीतित शीतलक उन लिंक के लिए शीतलन प्रदान कर सकते हैं जिन्हें खाद्य प्रसंस्करण के दौरान तापमान नियंत्रण की आवश्यकता होती है,खाद्य पदार्थों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए भंडारण और परिवहन.
4प्लास्टिक उद्योगः छोटे वायु-कूल्ड चिलर प्लास्टिक इंजेक्शन मोल्डिंग, ब्लो मोल्डिंग, एक्सट्रूज़न मोल्डिंग आदि में तापमान नियंत्रित लिंक के लिए शीतलन प्रदान कर सकते हैं।उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए.
5रासायनिक उद्योग:छोटे वायु-कूल्ड चिलर रासायनिक उत्पादों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए रासायनिक उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाले लिंक के लिए शीतलन प्रदान कर सकते हैं.
सामान्य तौर पर, छोटे वायु-कूल्ड चिलर विभिन्न अवसरों के लिए उपयुक्त होते हैं, जिन्हें प्रशीतन की आवश्यकता होती है, और विभिन्न उद्योगों के लिए कुशल, स्थिर और विश्वसनीय प्रशीतन समाधान प्रदान करते हैं।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
चिलर की तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
चिलरों को मानक प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
वायु-कूल्ड रोल चिलर के वाष्पीकरणकर्ता पानी या हवा के संपर्क में आने पर गर्मी को कैसे अवशोषित करते हैं?
वायु-कूल्ड स्क्रॉल चिलर के वाष्पीकरक की प्रक्रिया, जो पानी या हवा के संपर्क में आने से गर्मी को अवशोषित करती है, निम्नलिखित दो तरीकों से की जा सकती है:
1पानी से ठंडा करने की विधि:
जल शीतलन में, वाष्पीकरणकर्ता के अंदर आमतौर पर ट्यूबों या पंखों वाले ट्यूबों का एक सेट होता है जो सर्कुलर ठंडे पानी द्वारा गर्मी को अवशोषित करते हैं।पानी को सर्कुलेशन पंप के माध्यम से वाष्पीकरण में पाइपों में ठंडा पानी प्रणाली से ले जाया जाता हैइन ट्यूबों की बाहरी सतहों पर वाष्पीकरणकर्ता के अंदर शीतल पदार्थ बहता है, जबकि ट्यूबों के अंदर से ठंडा पानी बहता है।शीतलक के निम्न तापमान और निम्न दबाव के कारण, यह ठंडे पानी के पाइप की बाहरी सतह से गर्मी अवशोषित करेगा, ठंडे पानी के तापमान को कम करेगा, और गर्मी दूर ले जाएगा। इस तरह ठंडे पानी को फिर से चालू किया जा सकता है,जबकि शीतलक वाष्पीकरण और गर्मी अवशोषण के चक्र जारी है.
2वायु शीतलन विधि:
वायु शीतलन मोड में, बाष्पीकरक के अंदर पाइप सतह को बाहर की हवा के संपर्क में लाया जाता है। शीतलक ट्यूबों के अंदर बहता है जबकि एक पंखा बाह्य हवा को बाष्पीकरक की ट्यूब सतहों पर उड़ाता है।बाहरी हवा के संपर्क में, शीतलक पाइप सतह से गर्मी अवशोषित करता है, जिससे पाइप सतह ठंडा हो जाती है और गर्मी दूर ले जाती है। इस तरह, शीतलक वाष्पीकरण और गर्मी अवशोषण के चक्र को जारी रख सकता है।
चाहे वह जल शीतलन हो या वायु शीतलन, वाष्पीकरणकर्ता वाष्पीकरण प्रक्रिया के दौरान शीतलक की गर्मी को अवशोषित करने की क्षमता का लाभ उठाता है।यह शीतलन प्रभाव प्राप्त करने के लिए पानी या हवा से गर्मी को अवशोषित करता हैप्रयुक्त विशिष्ट विधि आवेदन की आवश्यकताओं और डिजाइन की आवश्यकताओं पर निर्भर करती है।
