उत्पाद विवरण:
|
| इनपुट शक्ति: | 3.18KW | कंडेनसर प्रकार: | फिनेड ट्यूब |
|---|---|---|---|
| कंप्रेसर शक्ति: | 2.25 किलोवाट | नियंत्रण प्रणाली: | माइक्रो |
| वारंटी: | 1 वर्ष | आवेदन: | औद्योगिक/वाणिज्यिक |
| तापमान सीमा: | 5-20°C | रेफ्रिजरेंट: | R404a |
| प्रमुखता देना: | 2HP एयर कूलिंग चिलर,2 एचपी छोटा औद्योगिक जल शीतलक,वाणिज्यिक वायु शीतलक शीतलक |
||

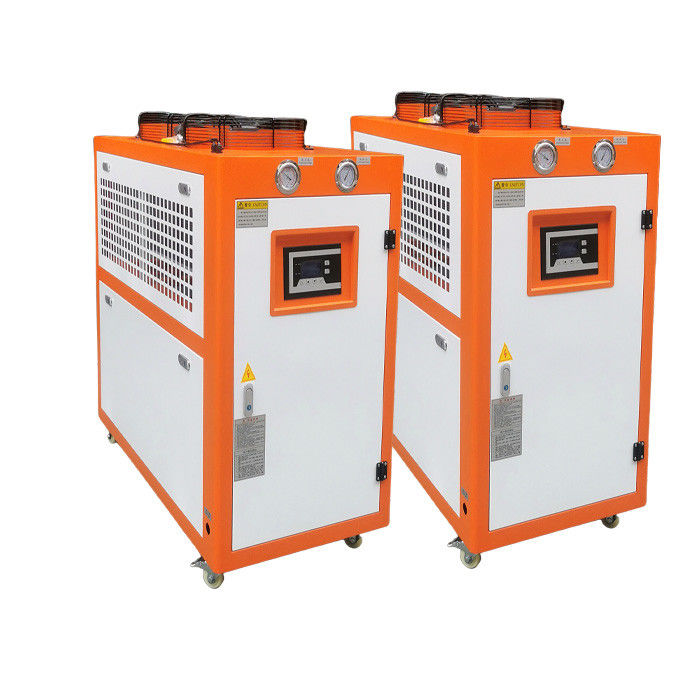

2HP एयर कूल्ड वाटर चिलर छोटा वाटर चिलर इंजेक्शन मोल्डिंग मोल्डिंग
उत्पाद का वर्णन:
एक छोटा वायु-कूल्ड चिलर शीतलन के लिए उपयोग किए जाने वाले उपकरण का एक टुकड़ा है, आमतौर पर छोटे से मध्यम आकार के वाणिज्यिक या औद्योगिक अनुप्रयोगों में। यह कूलर के माध्यम से परिवेश वायु को उड़ाने के लिए एक पंखे का उपयोग करता है,जो शीतलक से गर्मी निकालता है और शीतलता के परिसंचरण की अनुमति देता है, तापमान को कम करता है।
छोटे वायु-कूल्ड चिलरों में आमतौर पर एक कंप्रेसर, एक कंडेनसर, एक विस्तार वाल्व और एक वाष्पीकरण शामिल होता है। कंप्रेसर शीतलक को उच्च दबाव वाली गैस में संपीड़ित करता है,जो फिर कंडेनसर में भेजा जाता है, जहां एक प्रशंसक आसपास की हवा को उसके माध्यम से उड़ाता है, जिससे गर्मी दूर हो जाती है। शीतलक एक निम्न दबाव तरल बन जाता है और फिर विस्तार वाल्व में प्रवेश करता है,जहां कम दबाव के कारण शीतलक वाष्पित हो जाता है, गर्मी को अवशोषित करता है, जो वाष्पीकरक में पानी या अन्य तरल को ठंडा करता है।
छोटे हवा से ठंडा चिलर पानी से ठंडा चिलर की तुलना में स्थापित करने और बनाए रखने के लिए आसान हैं क्योंकि उन्हें पंपों, शीतलन टावरों, या पानी के पाइप की आवश्यकता नहीं है।वे आमतौर पर जगह के लिए अधिक जगह की आवश्यकता होती है क्योंकि वे गर्मी दूर करने के लिए पर्याप्त जगह की जरूरत है.
कार्य सिद्धांत:
छोटे वायु-कूल्ड चिलर का कार्य सिद्धांत सामान्य शीतलन चक्र प्रणाली के समान है और इसके मुख्य घटकों में एक कंप्रेसर, एक कंडेनसर, एक विस्तार वाल्व,और एक वाष्पीकरण.
1कंप्रेसर: कंप्रेसर चिलर का मुख्य घटक है और इसका कार्य शीतलता को उच्च दबाव वाली गैस में संपीड़ित करना है। उच्च दबाव वाली गैस संपीड़न के दौरान गर्मी उत्पन्न करती है,जो कंडेनसर के माध्यम से निर्वहन की जरूरत है.
2कंडेनसर: कंडेनसर एक घटक है जिसका उपयोग शीतल पदार्थ से गर्मी दूर करने के लिए किया जाता है। जब उच्च दबाव वाली गैस कंडेनसर से गुजरती है, तो आसपास की हवा को पंखे द्वारा उड़ाया जाता है,जो शीतलता का तापमान कम करता है और गर्मी निकालता हैइस प्रकार शीतलक उच्च दबाव वाली गैस से निम्न दबाव वाली तरल पदार्थ में बदल जाता है।
3विस्तार वाल्वः एक विस्तार वाल्व एक छोटा थ्रॉटलिंग उपकरण है जो शीतल द्रव के प्रवाह को नियंत्रित करता है। जब शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है,वाल्व के सिकुड़ने के कारण प्रशीतन का दबाव और तापमान कम हो जाएगा, ताकि शीतलक कम दबाव वाला तरल बन जाए।
4वाष्पीकरकः वाष्पीकरक एक घटक है जिसका उपयोग पानी या अन्य तरल पदार्थों को ठंडा करने के लिए किया जाता है। जब शीतलक वाष्पीकरक में प्रवेश करता है, तो यह वाष्पीकरक से गर्मी को अवशोषित करता है,वाष्पीकरक में पानी या अन्य द्रव का तापमान गिरने का कारणशीतल पदार्थ फिर से उच्च दबाव वाली गैस बन जाता है और एक नया शीतलन चक्र शुरू होता है।
पूरे प्रशीतन चक्र के दौरान, पंखे की बहुत महत्वपूर्ण भूमिका होती है। यह कंडेनसर के माध्यम से आसपास की हवा को उड़ाकर गर्मी निकालता है,ताकि सर्द पदार्थ को लगातार ठंडा किया जा सके और चक्र में दबाव बनाया जा सके, और यह यह भी सुनिश्चित करता है कि शीतलक वाष्पित है।
तकनीकी मापदंडः
| मॉडल | आरएक्स-1एचपी | आरएक्स-2एचपी | आरएक्स-3एचपी | आरएक्स-4एचपी | आरएक्स-5एचपी | आरएक्स-6एचपी | आरएक्स-8एचपी | आरएक्स-10एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
अनुप्रयोग उद्योगः
इसका व्यापक रूप से दवा, रासायनिक, खाद्य, वसा, कोटिंग, इलेक्ट्रोप्लेटिंग, शीत भंडारण, प्लास्टिक, रासायनिक फाइबर, वाणिज्यिक कंक्रीट, लेजर, शोधन कार्यशाला में उपयोग किया जाता है,यांत्रिक प्रसंस्करण और अन्य उद्योगयह आधुनिक औद्योगिक विनिर्माण द्वारा आवश्यक तापमान को सटीक रूप से नियंत्रित कर सकता है, जिससे दक्षता और उत्पाद की गुणवत्ता में काफी सुधार होता है।डिजाइन में उचित और गुणवत्ता में बेहतर, 100 से अधिक मॉडल के साथ, यह आधुनिक औद्योगिक प्रशीतन के लिए सबसे अच्छा विकल्प है।
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म से सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
