उत्पाद विवरण:
|
| बिजली की आपूर्ति की वोल्टेज: | 1ph/220V/50 हर्ट्ज | रेफ्रिजरेंट: | R22 (R407C/R404A/R410A/R134A) |
|---|---|---|---|
| कंप्रेसर: | 0.75 | पंखा: | 0.13 |
| कंडेनसर: | 1000 | बाष्पीकरण करनेवाला: | 35 |
| आयाम: | एल (मिमी) 910 डब्ल्यू (मिमी) 55 एच (मिमी) 85 | वजन: | किग्रा 82.5 90.5 |
| सुरक्षा प्रणाली: | उच्च/निम्न दबाव, जल प्रवाह, अधिभार, आदि। | वोल्टेज: | 220V/380V/415V/440V/480V |

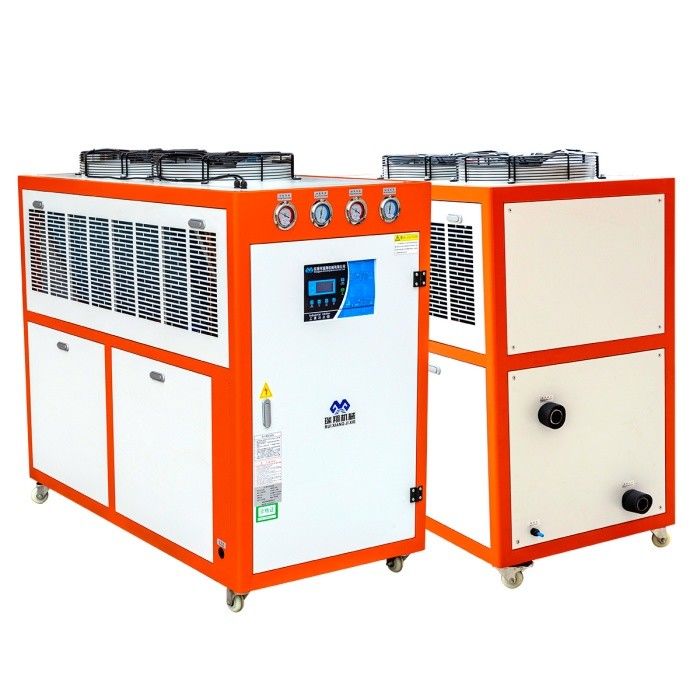

| आउटलेट पानी का तापमान: | 5-50 ℃ | उत्पाद का नाम: | एयर कूल्ड वॉटर चिलर |
| नियंत्रण प्रणाली: | पीएलसी/माइक्रो कंप्यूटर | ||
| प्रमुखता देना: | 220 वी वायु और पानी से ठंडा शीतलक,220 वी वाटर चिल्लर मशीन,उच्च दक्षता वाली जल शीतलक मशीन |
||
वायुप्रशीतित शीतलक कुशल शीतलन समाधान
एयर कूल्ड चिलर्स कुशल शीतलन समाधान उन्नत, पर्यावरण के अनुकूल शीतलन प्रौद्योगिकी प्रदान करता है जो ऊर्जा खपत को अनुकूलित करने और परिचालन लागत को कम करने के लिए डिज़ाइन किया गया है।गर्मी फैलाव के लिए परिवेश वायु का लाभ उठाना, ये शीतलक जटिल जल शीतलन प्रणालियों की आवश्यकता को समाप्त करते हैं, आसान स्थापना और न्यूनतम रखरखाव सुनिश्चित करते हैं। वाणिज्यिक भवनों, औद्योगिक सुविधाओं और डेटा केंद्रों के लिए आदर्श,हमारे हवा से ठंडा chillers लगातार वितरित, कई प्रकार के अनुप्रयोगों में विश्वसनीय शीतलन प्रदर्शन। बुद्धिमान नियंत्रण प्रणालियों और अनुकूलन योग्य कॉन्फ़िगरेशन के साथ, वे विभिन्न शीतलन मांगों के लिए निर्बाध रूप से अनुकूलित होते हैं,प्रणाली की दक्षता और स्थिरता में वृद्धि. लागत प्रभावी, उच्च-प्रदर्शन वाले शीतलन समाधानों का अनुभव करें जो पर्यावरण के प्रति जिम्मेदारी के साथ चरम परिचालन प्रदर्शन को संतुलित करते हैं.
उत्पाद की विशेषताएं:
वायुप्रशीत चिलर एक सामान्य प्रशीतन उपकरण है, इसकी मुख्य विशेषताएं निम्नलिखित हैं:
1.स्वतंत्रताः हवा से ठंडा किया जाने वाला चिलर पाइप या पानी के पंपों के माध्यम से बाहरी शीतलन जल स्रोत से जुड़ा होने की आवश्यकता नहीं है। यह स्वतंत्र और स्थापित करने और स्थानांतरित करने में आसान है।
2उच्च दक्षता और ऊर्जा की बचतः हवा से ठंडा कूलर उच्च दक्षता वाले कंप्रेसर और हीट एक्सचेंजर को अपनाता है, जो कम समय में निर्धारित तापमान आवश्यकताओं को पूरा कर सकता है,और ऊर्जा की खपत को भी कम कर सकता है और बेहतर ऊर्जा-बचत प्रभाव हो सकता है.
3आसान रखरखावः हवा से ठंडा किया जाने वाला चिलर संरचना में सरल, रखरखाव में आसान, सफाई और मरम्मत में आसान है।
4.कम शोरः हवा से ठंडा कूलर में कम शोर होता है और यह आसपास के वातावरण और कर्मियों के साथ हस्तक्षेप नहीं करेगा। यह उन स्थानों के लिए उपयुक्त है जिन्हें शांत वातावरण की आवश्यकता होती है।
5स्वतः नियंत्रणः हवा से ठंडा कूलर एक उन्नत नियंत्रण प्रणाली को अपनाता है, जो स्थिर और विश्वसनीय शीतलन प्रभाव सुनिश्चित करने के लिए स्वचालित रूप से तापमान और आर्द्रता को समायोजित कर सकता है।
6लचीलापनः हवा से ठंडा किया जाने वाला चिलर अलग-अलग जरूरतों को पूरा करने के लिए अकेले या अन्य उपकरणों के साथ संयोजन में इस्तेमाल किया जा सकता है।
सामान्य तौर पर, हवा से ठंडा कूलर स्वतंत्र, उच्च दक्षता और ऊर्जा की बचत, आसान रखरखाव, कम शोर, स्वचालित नियंत्रण और लचीलापन की विशेषताएं रखता है।और विभिन्न प्रशीतन जरूरतों में व्यापक रूप से इस्तेमाल किया एक आदर्श उपकरण है.
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | आरएक्स-1एचपी | आरएक्स-2एचपी | आरएक्स-3एचपी | आरएक्स-4एचपी | आरएक्स-5एचपी | आरएक्स-6एचपी | आरएक्स-8एचपी | आरएक्स-10एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | RX2HP | आरएक्स-15एचपी | आरएक्स-20एचपी | आरएक्स-25एचपी | आरएक्स-30एचपी | आरएक्स-40एचपी | जेआरएक्स-50एचपी | आरएक्स-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
रासायनिक और फाइबर उद्योग में शीतलक के अनुप्रयोग में मुख्य रूप से निम्नलिखित पहलू शामिल हैंः
1शीतलन प्लास्टिकः थर्मोप्लास्टिक को प्रसंस्करण के दौरान विकृत होने से रोकने के लिए प्लास्टिक प्रसंस्करण के लिए शीतलन प्रदान करने के लिए रासायनिक फाइबर उद्योग में शीतलक आमतौर पर उपयोग किए जाते हैं।
2शीतलन रिएक्टरः रासायनिक उद्योग में रिएक्टरों को प्रतिक्रिया के प्रभाव को सुनिश्चित करने के लिए प्रतिक्रिया के तापमान को नियंत्रित करने के लिए ठंडा करने की आवश्यकता होती है, और चिलर एक स्थिर शीतलन प्रभाव प्रदान कर सकता है।
3वस्त्रों को ठंडा करनाः रासायनिक फाइबर उद्योग में वस्त्रों के प्रसंस्करण के लिए तापमान नियंत्रण की आवश्यकता होती है और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए कूलर वस्त्रों को ठंडा कर सकते हैं।
4ठंडा करने वाले रंगः रंग बनाने के लिए तापमान को नियंत्रित करने की आवश्यकता होती है और रंगों की गुणवत्ता सुनिश्चित करने के लिए शीतलक रंगों के लिए शीतलन प्रदान कर सकता है।
सामान्य तौर पर, रासायनिक और रासायनिक फाइबर उद्योग में चिलर का व्यापक अनुप्रयोग है,जो सभी लिंक के लिए स्थिर शीतलन प्रभाव प्रदान कर सकता है और उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित कर सकता है.
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म से सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
उत्पाद का रखरखावः
वायुप्रशीतित शीतलक एक महत्वपूर्ण प्रशीतन उपकरण है, और इसके सामान्य संचालन के लिए नियमित रखरखाव की आवश्यकता होती है।हवा से ठंडा होने वाले शीतलकों के रखरखाव में निम्नलिखित मुद्दों पर ध्यान देने की आवश्यकता है:
1नियमित सफाई: वायु-कूल्ड चिलर के रेडिएटर और फैन को नियमित रूप से साफ करने की आवश्यकता है ताकि इसकी गर्मी फैलाव और वेंटिलेशन प्रभाव सुनिश्चित हो सके।और धूल और मलबे से शीतलन प्रभाव को प्रभावित करने से रोकने के लिए.
2फिल्टर को बदलना: वायु-कूल्ड चिलर के वायु फिल्टर को नियमित रूप से बदलने की आवश्यकता है ताकि मशीन में धूल और अशुद्धियों के प्रवेश से रोका जा सके, जिससे शीतलन प्रभाव और मशीन के जीवन को प्रभावित किया जा सके।
3शीतल द्रव की जाँच करें: यह सुनिश्चित करने के लिए कि शीतल द्रव की मात्रा सामान्य सीमा के भीतर है, वायु-कूल्ड शीतलक के शीतल द्रव की नियमित जांच की जानी चाहिए।और समय पर रेफ्रिजरेंट जोड़ने या बदलने के लिए.
4विद्युत प्रणाली की जाँच करें: वायु-कूल्ड चिलर की विद्युत प्रणाली की नियमित जांच की जानी चाहिए, जिसमें इसके सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए केबल, वायरिंग, बीमा आदि शामिल हैं।
5यांत्रिक प्रणाली की जाँच करें: वायु-कूल्ड चिलर की यांत्रिक प्रणाली को नियमित रूप से जांचना आवश्यक है, जिसमें कंप्रेसर, विस्तार वाल्व, मोटर आदि शामिल हैं।अपने सामान्य संचालन और जीवन सुनिश्चित करने के लिए.
6नियमित रखरखावः वायु-कूल्ड चिलरों को उनके सामान्य संचालन और जीवन को सुनिश्चित करने के लिए स्नेहन, कसने वाले शिकंजा, समायोजन आदि सहित नियमित रखरखाव की आवश्यकता होती है।
7.सुरक्षा पर ध्यान देंः हवा से ठंडा कूलर का रखरखाव करते समय, आपको बिजली के झटके, काटने और जलने जैसी दुर्घटनाओं से बचने के लिए सुरक्षा पर ध्यान देने की आवश्यकता है।
संक्षेप में, वायु-कूल्ड शीतलकों के रखरखाव के लिए कई पहलुओं पर ध्यान देने की आवश्यकता होती है। नियमित रखरखाव उनके सामान्य संचालन और जीवनकाल को सुनिश्चित कर सकता है, विफलता दर को कम कर सकता है,और कार्य दक्षता में सुधार.
