उत्पाद विवरण:
|
| विद्युत आपूर्ति: | 380 वी / 3 पीएच / 50 हर्ट्ज | परिवेश तापमान रेंज: | 5-45 ℃ |
|---|---|---|---|
| रेफ्रिजरेंट: | R404a | कंडेनसर प्रकार: | फिन और ट्यूब |
| शीतलन विधि: | वातानुकूलित | इनपुट शक्ति: | 3.18KW |
| प्रमाणपत्र: | सीई/ISO9001 | शोर स्तर: | 65-75 डीबी |
| प्रमुखता देना: | 6HP वाणिज्यिक पानी शीतलक,6HP एयर कूल्ड चिलर,380V एयर कूल्ड चिलर |
||

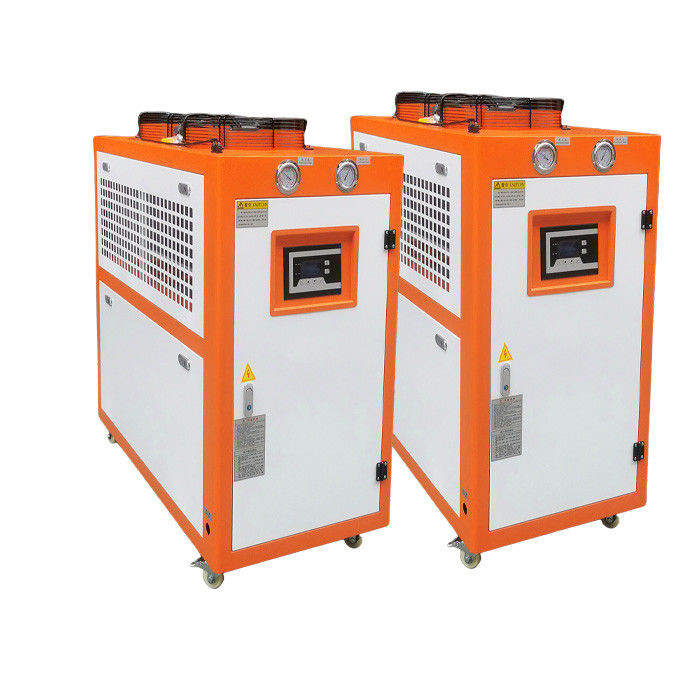

आरएक्स-6एचपी एयर कूल्ड वाटर चिलर कोटिंग मशीन, वैक्यूम कोटिंग, इलेक्ट्रोप्लाटिंग ऑक्सीकरण
उत्पाद का वर्णन:
वैक्यूम कोटिंग चिलर एक चिलर है जिसका उपयोग वैक्यूम कोटिंग उपकरण को ठंडा करने के लिए किया जाता है। इसका मुख्य कार्य प्रतिक्रिया कक्ष, लक्ष्य सामग्री,वैक्यूम पंप और अन्य उपकरण उपकरण की स्थिरता और फिल्म की गुणवत्ता सुनिश्चित करने के लिए.
उत्पादन विशेषताएं:
वैक्यूम कोटिंग चिलर की मुख्य विशेषताएं हैंः
1उच्च परिशुद्धता तापमान नियंत्रणः वैक्यूम कोटिंग चिलर प्रतिक्रिया कक्ष के तापमान को सटीक रूप से नियंत्रित कर सकता है,लक्ष्य सामग्री और वैक्यूम पंप और अन्य उपकरण शीतलन पानी के तापमान और प्रवाह को नियंत्रित करके, ताकि उपकरण की स्थिरता और फिल्म की गुणवत्ता सुनिश्चित हो सके।
2. कुशल शीतलन: वैक्यूम कोटिंग चिलर जल परिसंचरण के माध्यम से प्रतिक्रिया कक्ष, लक्ष्य सामग्री, वैक्यूम पंप और अन्य उपकरणों के तापमान को जल्दी से कम कर सकता है,और शीतलन दक्षता और उत्पादन दक्षता में सुधार.
3कम्पैक्ट उपकरण संरचनाः वैक्यूम कोटिंग चिलर आमतौर पर एक कॉम्पैक्ट संरचना डिजाइन को अपनाते हैं, एक छोटी जगह पर कब्जा करते हैं, और स्थापित करने और उपयोग करने में आसान होते हैं।
4संचालित करने में आसानः वैक्यूम कोटिंग चिलर का संचालन अपेक्षाकृत सरल है, केवल उपकरण के नियंत्रण को महसूस करने के लिए तापमान और शीतलन पानी के प्रवाह को समायोजित करने की आवश्यकता है।
5ऊर्जा की बचत और पर्यावरण संरक्षणः वैक्यूम कोटिंग चिलर ऊर्जा की बचत और पर्यावरण संरक्षण डिजाइन को अपनाता है, जो ऊर्जा की खपत और पर्यावरण प्रदूषण को कम कर सकता है।
वैक्यूम कोटिंग चिलर का व्यापक रूप से इलेक्ट्रॉनिक्स, ऑप्टोइलेक्ट्रॉनिक्स, विमानन, रासायनिक और अन्य उद्योगों में उपयोग किया गया है। वे वैक्यूम कोटिंग उपकरण के लिए एक स्थिर शीतलन जल स्रोत प्रदान कर सकते हैं,उपकरण की स्थिरता और फिल्म की गुणवत्ता सुनिश्चित करें, उत्पादन दक्षता में सुधार और उत्पादन लागत में कमी।
कार्य सिद्धांत:
हवा से ठंडा होने वाले शीतलक के मुख्य घटकों में एक कंप्रेसर, एक वायु संघनक, एक विस्तार वाल्व और एक वाष्पीकरणकर्ता शामिल हैं। यहां इसके कार्यप्रवाह का एक बुनियादी अवलोकन दिया गया हैः
1कंप्रेसर निम्न दबाव और निम्न तापमान वाले शीतलक गैस को लेता है और इसे उच्च दबाव और उच्च तापमान वाली गैस में संपीड़ित करता है।
2यह उच्च तापमान, उच्च दबाव वाली शीतलक गैस वायु संघनक में प्रवेश करती है, परिवेश की हवा के साथ गर्मी का आदान-प्रदान करती है और गर्मी को पर्यावरण में छोड़ देती है।जबकि शीतल द्रव गैस अवस्था से तरल अवस्था में संघनित होता है.
3उच्च दबाव वाले शीतल द्रव विस्तार वाल्व के माध्यम से गुजरता है, दबाव अचानक गिर जाता है, और यह कम दबाव और कम तापमान वाले शीतल द्रव में बदल जाता है।
4निम्न तापमान और निम्न दबाव वाले शीतल द्रव वाष्पीकरण में प्रवेश करता है, आंतरिक गर्मी को अवशोषित करता है, अपने आप से गैस की स्थिति में वाष्पित हो जाता है,और शीतलन के उद्देश्य को प्राप्त करने के लिए इनडोर तापमान गिर जाता है.
5एक चक्र पूरा करने के लिए शीतलक गैस को फिर से कंप्रेसर में सोख लिया जाता है।
हवा से ठंडे शीतलक के फायदे में सरल स्थापना, शीतलन टावरों और शीतलन पानी के पंपों की आवश्यकता नहीं और कम रखरखाव लागत शामिल हैं।इसकी दक्षता पानी से ठंडे शीतलक की तुलना में कम है, विशेष रूप से उच्च परिवेश के तापमान पर, और इसकी दक्षता और भी कम हो जाएगी
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | आरएक्स-1एचपी | आरएक्स-2एचपी | आरएक्स-3एचपी | आरएक्स-4एचपी | आरएक्स-5एचपी | आरएक्स-6एचपी | आरएक्स-8एचपी | आरएक्स-10एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
अनुप्रयोग उद्योगः
छोटे वायु-कूल्ड चिलर कई अलग-अलग उद्योगों और अनुप्रयोगों के लिए उपयुक्त हैं, जिनमें निम्नलिखित शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
1इलेक्ट्रॉनिक्स उद्योगः छोटे हवा से ठंडा कूलर उच्च तकनीक वाले उत्पादों जैसे कि अर्धचालकों, ऑप्टिक्स,और उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए इलेक्ट्रॉनिक घटकों.
2औषधि उद्योगः छोटे वायु-कूल्ड चिलर दवा उत्पादन प्रक्रिया के लिए स्थिर शीतलन प्रभाव प्रदान कर सकते हैं, जिसमें तापमान नियंत्रण की आवश्यकता होती है।दवाओं की गुणवत्ता और सुरक्षा सुनिश्चित करना.
3खाद्य उद्योगः छोटे वायुप्रशीतित शीतलक उन लिंक के लिए प्रशीतन प्रदान कर सकते हैं जिन्हें खाद्य प्रसंस्करण के दौरान तापमान नियंत्रण की आवश्यकता होती है,खाद्य पदार्थों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए भंडारण और परिवहन.
4प्लास्टिक उद्योगः छोटे हवा से ठंडा कूलर प्लास्टिक इंजेक्शन मोल्डिंग, ब्लो मोल्डिंग, एक्सट्रूज़न मोल्डिंग आदि में तापमान नियंत्रित लिंक के लिए शीतलन प्रदान कर सकते हैं।उत्पाद की गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए.
5रासायनिक उद्योग:छोटे वायु-कूल्ड चिलर रासायनिक उत्पादों की गुणवत्ता और सुरक्षा सुनिश्चित करने के लिए रासायनिक उत्पादन प्रक्रिया में तापमान नियंत्रण की आवश्यकता वाले लिंक के लिए शीतलन प्रदान कर सकते हैं.
सामान्य तौर पर, छोटे वायु-कूल्ड चिलर विभिन्न अवसरों के लिए उपयुक्त होते हैं, जिन्हें प्रशीतन की आवश्यकता होती है, और विभिन्न उद्योगों के लिए कुशल, स्थिर और विश्वसनीय प्रशीतन समाधान प्रदान करते हैं।
अपोर्ट और सेवाएं:
एयर कूल्ड चिलर की तकनीकी सहायता और सेवा में शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
एयर-कूल्ड चिलर को स्टैंडर्ड प्लाईवुड लकड़ी के बक्से में पैक और शिप किया जाता है। सभी घटकों को एक फिल्म से सुरक्षित और संरक्षित किया जाता है, और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है।और सही वितरण सुनिश्चित करने के लिए लकड़ी के बॉक्स पर शिपिंग चिह्न सूचना लेबल चिपकाएं.
वैक्यूम कोटिंग के लिए चिलर का महत्व
शीतलक वैक्यूम कोटिंग प्रक्रिया में बहुत महत्वपूर्ण भूमिका निभाता है, और यह वैक्यूम कोटिंग की गुणवत्ता और दक्षता पर महत्वपूर्ण प्रभाव डालता है।वैक्यूम कोटिंग में चिलरों की भूमिका मुख्य रूप से निम्नलिखित पहलुओं में परिलक्षित होती है:
1. प्रतिक्रिया कक्ष के तापमान को नियंत्रित करें: वैक्यूम कोटिंग प्रक्रिया के दौरान, प्रतिक्रिया कक्ष में तापमान बढ़ना जारी रहेगा। यदि तापमान बहुत अधिक है,यह फिल्म की गुणवत्ता और फिल्म बनाने की गति को प्रभावित करेगा. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2वैक्यूम पंप के तापमान को नियंत्रित करें: वैक्यूम पंप वैक्यूम कोटिंग प्रक्रिया में एक आवश्यक उपकरण है, और इसके तापमान में वृद्धि से इसकी पंपिंग दक्षता और जीवनकाल कम हो जाएगा।चिलर वैक्यूम पंप खोल और सक्शन पाइपलाइन ठंडा करके वैक्यूम पंप के तापमान को कम कर सकते हैं, सक्शन दक्षता में सुधार और वैक्यूम पंप के सेवा जीवन को लम्बा करें।
3. लक्ष्य को ठंडा करनाः लक्ष्य कोटिंग प्रक्रिया के दौरान गर्मी उत्पन्न करेगा। यदि इसे समय पर ठंडा नहीं किया जाता है, तो यह लक्ष्य के सेवा जीवन को कम कर देगा और फिल्म की गुणवत्ता को प्रभावित करेगा।पानी के शीतलक परिसंचारी पानी के माध्यम से लक्ष्य ठंडा कर सकते हैं, लक्ष्य का निरंतर तापमान बनाए रखना, लक्ष्य का सेवा जीवन बढ़ाना और फिल्म की गुणवत्ता में सुधार करना।
4उपकरण की स्थिरता सुनिश्चित करेंः वैक्यूम कोटिंग की प्रक्रिया में, उपकरण की स्थिरता फिल्म के गठन की गुणवत्ता और दक्षता पर महत्वपूर्ण प्रभाव डालती है।शीतलक प्रतिक्रिया कक्ष के तापमान को नियंत्रित करके उपकरण की स्थिरता सुनिश्चित करता है, वैक्यूम पंप और लक्ष्य सामग्री, ताकि फिल्म गठन की गुणवत्ता और दक्षता में सुधार हो सके।
संक्षेप में, शीतलक न केवल वैक्यूम कोटिंग प्रक्रिया के दौरान उपकरण की स्थिरता सुनिश्चित कर सकता है, बल्कि प्रतिक्रिया कक्ष, वैक्यूम पंप और लक्ष्य के तापमान को भी नियंत्रित कर सकता है,और फिल्म निर्माण की गुणवत्ता और दक्षता में सुधार, इसलिए वैक्यूम कोटिंग के लिए इसके महत्व को नजरअंदाज नहीं किया जा सकता है।
