उत्पाद विवरण:
|
| उत्पाद का नाम: | पानी से ठंडा स्क्रू चिलर | ठंडा करने की क्षमता: | 100-2000 किलोवाट |
|---|---|---|---|
| ठंडा करने का तापमान: | 5 ℃ -35 ℃ | कंप्रेसर प्रकार: | स्क्रू कंप्रेसर |
| नियंत्रण प्रणाली: | सीमेंस पीएलसी/माइक्रोप्रोसेसर नियंत्रण | बाष्पीकरण करनेवाला: | शेल और ट्यूब/ गिरती फिल्म/ बाढ़ |
| कंडेनसर: | खोल और ट्यूब | शोर स्तर: | ≤60 डीबी (ए) |
| सुरक्षा: | कंप्रेसर अधिभार, उच्च/निम्न दबाव, जल प्रवाह, चरण अनुक्रम, एंटी-फ्रीजिंग | रेफ्रिजरेंट: | R22/R407C/R134A/R410A |
| वोल्टेज: | 380V/3N/50Hz | ||
| प्रमुखता देना: | R134A पोर्टेबल वाटर कूल्ड चिलर,R134A पोर्टेबल वाटर चिलर,R410A पोर्टेबल वाटर कूल्ड चिलर |
||

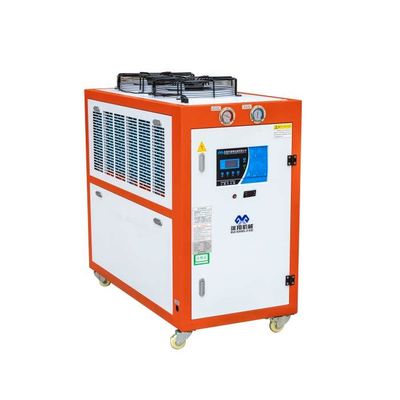

गर्म और ठंडे दोहरी सर्किट तापमान नियंत्रण चिलर
एक गर्म और ठंडे स्थिर तापमान शीतलक, जिसे हीट पंप शीतलक या गर्म पानी शीतलक के रूप में भी जाना जाता है, एक उपकरण है जो शीतलन और हीटिंग कार्यों को एकीकृत करता है,और हीट पंप प्रौद्योगिकी के माध्यम से शीतलन और ताप के दोहरे कार्यों को प्राप्त करता है.
उत्पाद की विशेषताएं:
गर्म और ठंडे स्थिर तापमान वाले शीतलक के लाभों में निम्नलिखित शामिल हैंः
1दोहरी परिसंचरण प्रणालीः दो प्रणाली एकीकृत चिलर में दोहरी परिसंचरण प्रणाली है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन जल प्रदान कर सकती है।जो उपकरण के उपयोग दर में सुधार करता है.
2उच्च दक्षता और ऊर्जा की बचतः दो प्रणाली एकीकृत शीतलक उच्च दक्षता प्रशीतन प्रौद्योगिकी और शीतलन पानी पंप को अपनाता है,जो ऊर्जा की बचत और पर्यावरण संरक्षण का एहसास कर सकते हैं, ऊर्जा की खपत को कम करें और उपकरण के ऊर्जा दक्षता अनुपात में सुधार करें।
3स्थिर और विश्वसनीय: दो-प्रणाली एकीकृत शीतलक में एक स्वतंत्र प्रशीतन प्रणाली और शीतलन प्रणाली है, जो संचालन के दौरान उपकरण की स्थिरता और विश्वसनीयता सुनिश्चित कर सकती है।
4उच्च स्थान उपयोगः दो-प्रणाली एकीकृत चिलर का एक कॉम्पैक्ट डिजाइन है और कम स्थान लेता है, जो सीमित स्थान वाले अवसरों को पूरा कर सकता है।
5संचालित करने में आसानः दो-प्रणाली वाला एकीकृत शीतलक संचालित करने में आसान और रखरखाव में आसान है, जो रखरखाव लागत और कठिनाई को कम कर सकता है।
संक्षेप में, दो-प्रणाली एकीकृत शीतलक एक दोहरी परिसंचरण प्रणाली वाला शीतलक है, जो एक ही समय में दो अलग-अलग शीतलन प्रणालियों के लिए शीतलन जल प्रदान कर सकता है।इसमें उच्च दक्षता के फायदे हैं, ऊर्जा की बचत, स्थिरता और विश्वसनीयता, उच्च स्थान उपयोग, और आसान संचालन।यह अवसरों है कि एक ही समय में दो अलग अलग शीतलन प्रणालियों के लिए ठंडा पानी प्रदान करने की जरूरत के लिए उपयुक्त है, जैसे केंद्रीय वातानुकूलन प्रणाली, शीतलन टॉवर प्रणाली, औद्योगिक प्रशीतन प्रणाली आदि।
| 1 कंप्रेसर | 5 वाष्पीकरक | 9 तापमान सेंसर | 13 बायपास वाल्व |
| 2 कंडेनसर | 6 गेंद वाल्व | 10 पानी का टैंक | 14 निम्न वोल्टेज नियंत्रक |
| 3 फिल्टर ड्रायर | 7 एंटीफ्रीज स्विच | 11 पानी के पंप के प्रेशर गेज | 15 उच्च वोल्टेज नियंत्रक |
| 4 विस्तार वाल्व | 8 फ्लोट स्विच | 12 पानी पंप | 16 दबाव राहत वाल्व |
तकनीकी मापदंडः
| मॉडल | आरएक्स-1एचपी | आरएक्स-2एचपी | आरएक्स-3एचपी |
आरएक्स-4एचपी |
आरएक्स-5एचपी | आरएक्स-6एचपी | आरएक्स-8एचपी | आरएक्स-10एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| सिर | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| वाष्पीकरक | प्रवाह | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| जल क्षमता | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| व्यास | इंच | 1/2" | 3/4" | 1" | 1-1/2" | 1-1/2" | ||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | मिमी | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | मिमी | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| इकाई भार | किलो | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| मॉडल | आरएक्स-12एचपी | आरएक्स-15एचपी | आरएक्स-20एचपी | आरएक्स-25एचपी | आरएक्स-30एचपी | आरएक्स-40एचपी | आरएक्स-50एचपी | आरएक्स-60एचपी | ||
| शीतलन क्षमता | केडब्ल्यू/घंटा | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| तापमान सीमा | 5°C-35°C ((0°C से नीचे अनुकूलित किया जा सकता है) | |||||||||
| विद्युत आपूर्ति | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| कुल शक्ति | केडब्ल्यू | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| कंप्रेसर | प्रकार | हेर्मेटिक स्क्रॉल प्रकार या पिस्टन | ||||||||
| शक्ति | केडब्ल्यू | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| सर्कुलेशन पंप | शक्ति | केडब्ल्यू | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| सिर | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| रेफ्रिजरेंट | प्रकार | R22/R407c/R134a/R410a | ||||||||
| नियंत्रण विधि | तापमान सेंसर बाहरी दबाव समानांतर विस्तार वाल्व | |||||||||
| भरने की मात्रा | किलो | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| वाष्पीकरक | प्रवाह | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| जल क्षमता | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| व्यास | इंच | 1.5" | 2" | 2.5" | 3" | |||||
| कंडेनसर | प्रकार | दक्ष पीतल सेट घुमावदार एल्यूमीनियम पंख | ||||||||
| पंखा | प्रकार | अक्षीय प्रवाह | ||||||||
| हवा का आयतन | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| सुरक्षात्मक उपकरण | उच्च और निम्न दबाव स्विच, एंटीफ्रीज सुरक्षा, फ्यूज करने योग्य प्लग/सुरक्षा वाल्व, अधिभार सुरक्षा उपकरण, कॉइल अति ताप संरक्षण, स्वचालित तापमान सुरक्षा स्विच आदि। | |||||||||
| मशीन का आकार | L | मिमी | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | मिमी | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | मिमी | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| इकाई भार | किलो | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
अनुप्रयोग उद्योगः
ठंडे और गर्म एकीकृत स्थिर तापमान शीतलक का व्यापक रूप से उन अवसरों में उपयोग किया जाता है जहां एक ही समय में शीतलन और ताप प्रदान करने और निरंतर तापमान बनाए रखने की आवश्यकता होती है, जैसेः
1औद्योगिक उत्पादनः औद्योगिक प्रक्रियाओं में स्थिर तापमान की आवश्यकता वाले शीतलन और ताप के लिए उपयोग किया जाता है, जैसे रासायनिक प्रतिक्रिया, इंजेक्शन मोल्डिंग, इलेक्ट्रॉनिक विनिर्माण, आदि।
2प्रयोगशाला और वैज्ञानिक अनुसंधानः यह प्रयोगशालाओं और वैज्ञानिक अनुसंधान संस्थानों में प्रयोगात्मक उपकरण, रिएक्टर, निरंतर तापमान स्नान आदि के लिए उपयुक्त है।निरंतर तापमान ठंडा और ताप प्रदान करना.
3चिकित्सा क्षेत्र: चिकित्सा उपकरणों में, जैसे चिकित्सा शीत चिकित्सा उपकरण, प्रयोगशाला उपकरण, चिकित्सा इमेजिंग उपकरण, आदि।एक ही समय में शीतलन और हीटिंग कार्य करना आवश्यक है, और एक स्थिर तापमान बनाए रखने के लिए।
4अन्य अनुप्रयोग: एकीकृत शीतलन और ताप स्थिर तापमान शीतलक का उपयोग उच्च तापमान नियंत्रण आवश्यकताओं वाले वातावरण में भी किया जा सकता है,जैसे तापमान अनुकरण परीक्षण, अर्धचालक विनिर्माण आदि।
एकीकृत शीतलन और ताप स्थिर तापमान शीतलक का लाभ यह है कि यह शीतलन, ताप और स्थिर तापमान नियंत्रण कार्यों को एकीकृत करता है,जो विभिन्न अनुप्रयोग परिदृश्यों की आवश्यकताओं को पूरा कर सकता है, स्थिर तापमान नियंत्रण और कुशल ऊर्जा उपयोग प्रदान करता है।
ऑटोमोबाइल विनिर्माण रसायन इंजीनियरिंग इलेक्ट्रॉनिक्स उद्योग इलेक्ट्रोप्लेटिंग उद्योग
इंजेक्शन मोल्डिंग उद्योग दवा उद्योग प्लास्टिक पैकेजिंग उद्योग मुद्रण उद्योग
अपोर्ट और सेवाएं:
गर्म और ठंडे स्थिर तापमान वाले शीतलक के लिए तकनीकी सहायता और सेवा में निम्नलिखित शामिल हैंः
1. 24/7 ग्राहक सहायता
2दूरस्थ मार्गदर्शन की स्थापना और रखरखाव
3दूरस्थ निदान और समस्या निवारण
4टेलीफोन/ई-मेल सलाह और मार्गदर्शन
5उपयोगकर्ता के अनुकूल दस्तावेज और मैनुअल
6सॉफ्टवेयर अद्यतन और उन्नयन
7- स्पेयर पार्ट्स और उपभोग्य सामग्रियों की लागत मूल्य
पैकिंग और शिपिंगः
पानी से ठंडा पेंच चिलर पैक किए जाते हैं और मानक प्लाईवुड लकड़ी के बक्से में भेज दिए जाते हैं। सभी घटकों को एक फिल्म के साथ सुरक्षित और संरक्षित किया जाता है और फिर इकाई को आसान परिवहन के लिए एक पैलेट पर रखा जाता है.और सही वितरण सुनिश्चित करने के लिए लकड़ी के बक्से पर शिपिंग मार्क सूचना लेबल लगाएं।
गर्म और ठंडे थर्मोस्टैटिक चिलर की थर्मोस्टैटिक नियंत्रण प्रणाली कैसे काम करती है?
एक गर्म और ठंडे एकीकृत थर्मोस्टैटिक चिलर की थर्मोस्टैटिक नियंत्रण प्रणाली स्थिर तापमान प्राप्त करने के लिए पानी के तापमान की निगरानी और समायोजन के लिए एक प्रमुख घटक है।एक सामान्य थर्मोस्टैटिक नियंत्रण प्रणाली का कार्य सिद्धांत इस प्रकार है:
1तापमान सेंसरः थर्मोस्टैटिक नियंत्रण प्रणाली में आमतौर पर पानी के तापमान की वास्तविक समय की निगरानी के लिए एक या एक से अधिक तापमान सेंसर होते हैं।ये सेंसर थर्मिस्टर्स जैसे सिद्धांतों पर आधारित उपकरण हो सकते हैंवे पानी के तापमान को विद्युत संकेतों में परिवर्तित करते हैं और उन्हें नियंत्रण प्रणाली में प्रसारित करते हैं।
2नियंत्रक: The controller in the thermostatic control system is an intelligent electronic device that receives signals from temperature sensors and controls the operation of heating elements according to the set target temperature and control strategyनियंत्रक में आमतौर पर एक माइक्रोप्रोसेसर और इनपुट सिग्नल को संसाधित करने, नियंत्रण एल्गोरिदम निष्पादित करने और नियंत्रण सिग्नल आउटपुट करने के लिए संबंधित सर्किट होते हैं।
3प्रतिक्रिया लूपः नियंत्रक एक प्रतिक्रिया लूप के माध्यम से तापमान के बंद-लूप नियंत्रण को लागू करता है।यह निर्धारित लक्ष्य तापमान के साथ वास्तविक मापा पानी के तापमान की तुलना करता है और तुलना परिणाम के आधार पर हीटिंग तत्व की शक्ति को समायोजित करता हैयदि वास्तविक तापमान लक्ष्य तापमान से कम है, तो नियंत्रक हीटिंग शक्ति बढ़ाएगा; यदि वास्तविक तापमान लक्ष्य तापमान से अधिक है,नियंत्रक हीटिंग शक्ति को कम करेगा.
4हीटिंग तत्व नियंत्रणः थर्मोस्टैटिक नियंत्रण प्रणाली हीटिंग तत्व के संचालन को नियंत्रित करके तापमान विनियमन प्राप्त करती है। हीटिंग तत्व एक इलेक्ट्रिक हीटर हो सकता है,एक हीट एक्सचेंजर, या अन्य उपयुक्त हीटिंग डिवाइस। नियंत्रक पानी के तापमान को बढ़ाने के लिए हीटिंग तत्व को विद्युत ऊर्जा या ऊर्जा के अन्य रूप प्रदान करता है।
5सुरक्षा सुरक्षाः थर्मोस्टैटिक नियंत्रण प्रणाली में आमतौर पर प्रणाली के सुरक्षित संचालन को सुनिश्चित करने के लिए सुरक्षा सुरक्षा कार्य भी शामिल होते हैं।इन सुरक्षा कार्यों में अति ताप संरक्षण शामिल है, ओवर करंट प्रोटेक्शन, शॉर्ट सर्किट प्रोटेक्शन आदि को ओवर-टेम्परेचर, ओवर-करंट या अन्य दोष स्थितियों को रोकने के लिए।
पानी के वास्तविक तापमान की निरंतर निगरानी करके और हीटिंग तत्व के संचालन को समायोजित करके,थर्मोस्टैटिक नियंत्रण प्रणाली सेट लक्ष्य तापमान सीमा के भीतर स्थिर रूप से पानी का तापमान रख सकते हैंइस प्रकार, एकीकृत गर्म और ठंडे स्थिर तापमान शीतलक मांग के अनुसार निरंतर शीतलन या हीटिंग प्रभाव प्रदान कर सकते हैं,और उन अवसरों के लिए उपयुक्त है जहां सटीक तापमान नियंत्रण की आवश्यकता होती है.
